3.11 NAT-ALG(应用层网关)

图片[1]-3.11 NAT-ALG(应用层网关)-大赛人网
NAT/NAPT 只能对IP层/网络层转地址|传输层 TCP/UDP ,无法对特殊应用流量(FTP)进行地址转换

1.R2配置默认路由
ip route-static 0.0.0.0 0.0.0.0 12.1.1.1

2.R2配置NAT server
interface GigabitEthernet0/0/0
nat server global 12.1.1.100 inside 192.168.1.100

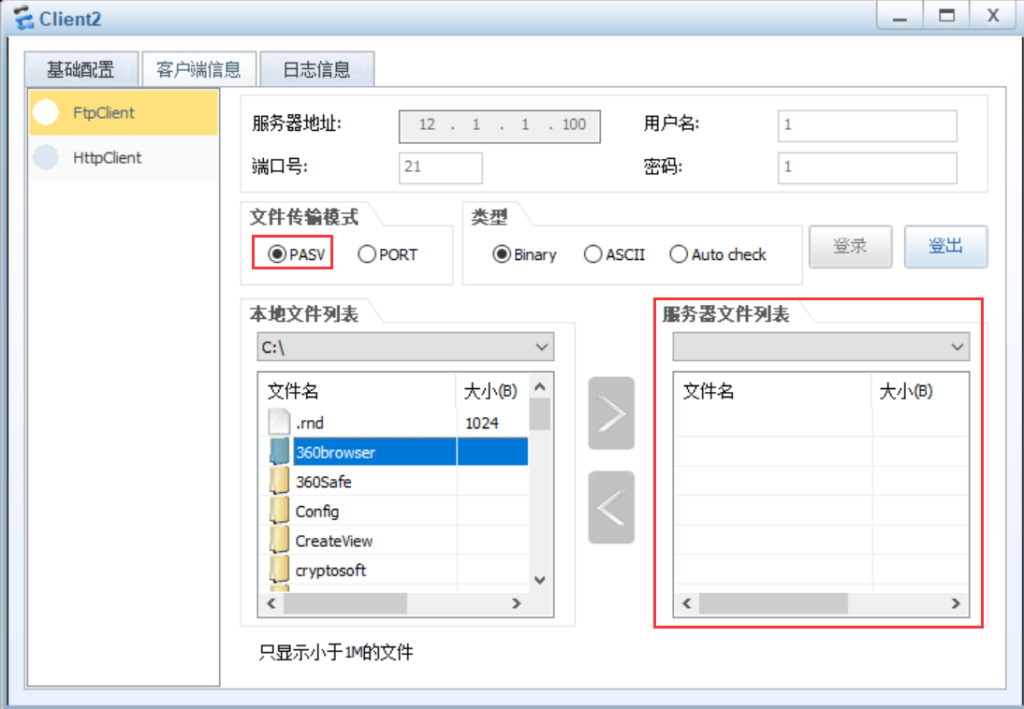

3.外网客户机访问内网ftp服务(PASV模式)
图片[2]-3.11 NAT-ALG(应用层网关)-大赛人网

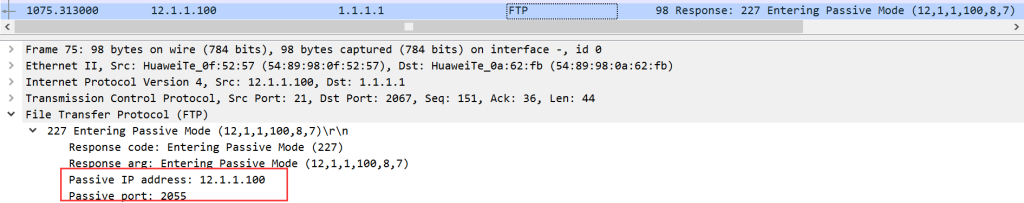

4.IP地址转换 / 应用层FTP里的内容没转

图片[3]-3.11 NAT-ALG(应用层网关)-大赛人网
5.开启alg
nat alg ftp enable
#路由器可开启的服务
nat alg ?
  all   All protocol
  dns   Dns protocol
  ftp   Ftp protocol
  rtsp  Rtsp protocol
  sip   Sip protocol

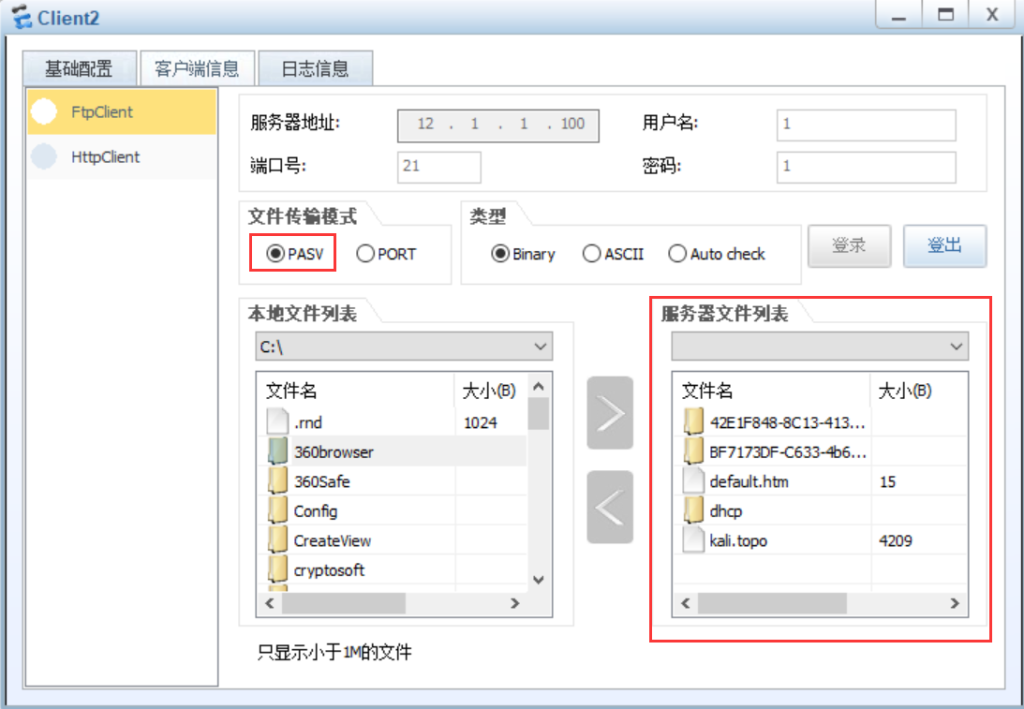

6.外网客户机访问内网ftp服务(PASV模式)
图片[4]-3.11 NAT-ALG(应用层网关)-大赛人网

7.IP地址转换 / 应用层FTP里的内容转换

图片[5]-3.11 NAT-ALG(应用层网关)-大赛人网
8.防火墙开启NAT - ALG
firewall detect ftp  #开启防火墙ASPF | 自动开启NAT - ALG
#防火墙可开启的服务
firewall detect ?
  activex-blocking  Indicate Activex blocking
  dns               Indicate Domain Name Service
  ftp               Indicate File Transfer Protocol
  h323              Indicate H.323 Protocol
  icq               Indicate ICQ Protocol
  ils               Indicate Internet Locator Service Protocol
  ipv6              Indicate IPv6 protocol
  java-blocking     Indicate Java blocking
  mgcp              Indicate Media Gateway Control Protocol
  mms               Indicate Microsoft Media Service Protocol
  msn               Indicate MSN Protocol
  netbios           Indicate NetBIOS Over TCP/IP Protocol
  pptp              Indicate Point-to-Point Tunnel Protocol
  qq                Indicate QQ Protocol
  rsh               Indicate Remote Shell Protocol
  rtsp              Indicate Real Time Streaming Protocol
  sccp              Indicate Cisco Skinny Client Control Protocol
  sip               Indicate Session Initiation Protocol
  sqlnet            Indicate SQL*NET Protocol
