2.2 冲突域

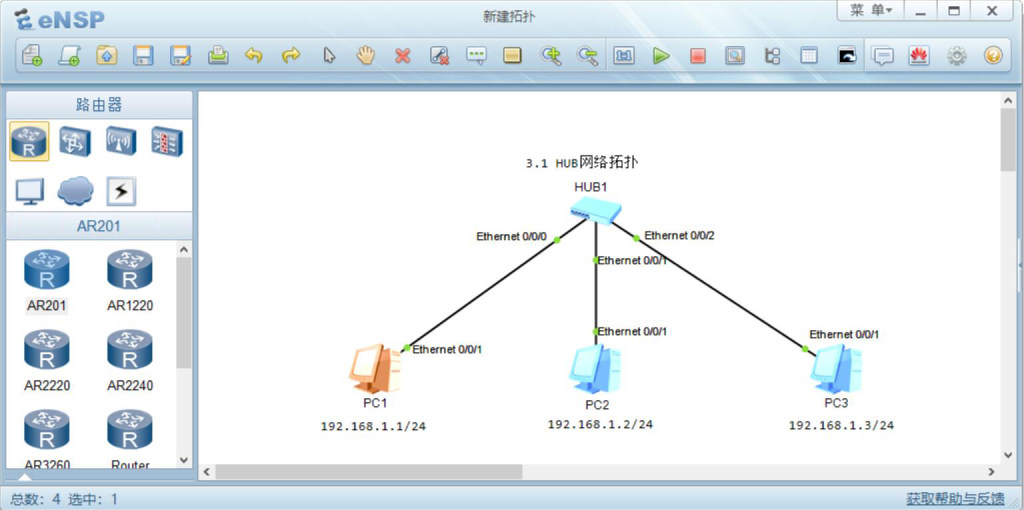

1.HUB网络拓扑

图片[1]-2.2 冲突域-大赛人网
图2-17 HUB网络拓扑

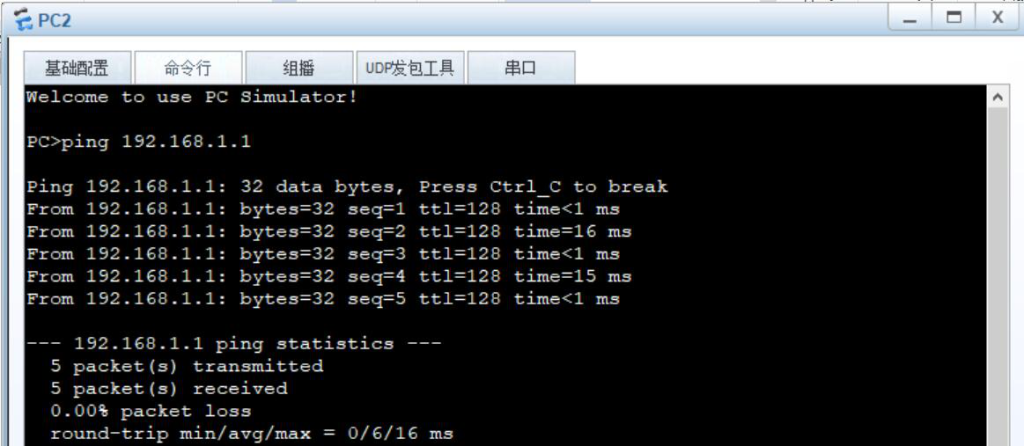

2.PC2联通测试PC1

图片[2]-2.2 冲突域-大赛人网
图2-18 PC2-ping-PC1

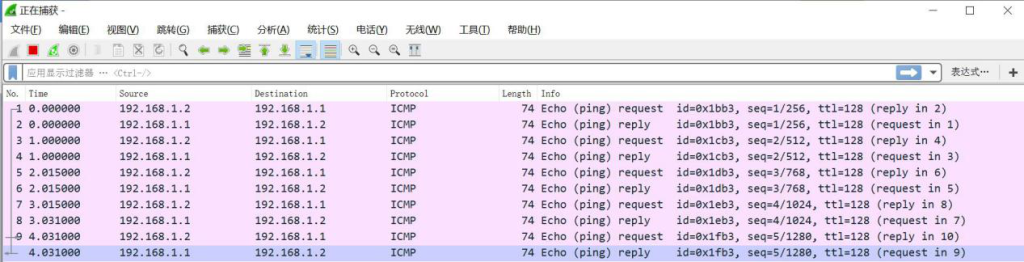

3.在PC3抓包

图片[3]-2.2 冲突域-大赛人网
图2-19 PC3抓包

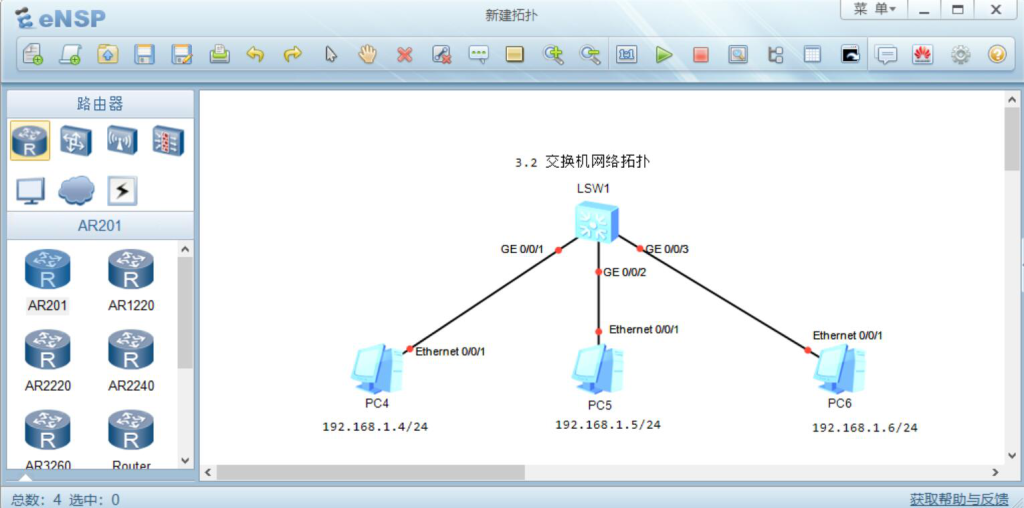

4.交换机网络拓扑

图片[4]-2.2 冲突域-大赛人网
图2-20 交换机网络拓扑

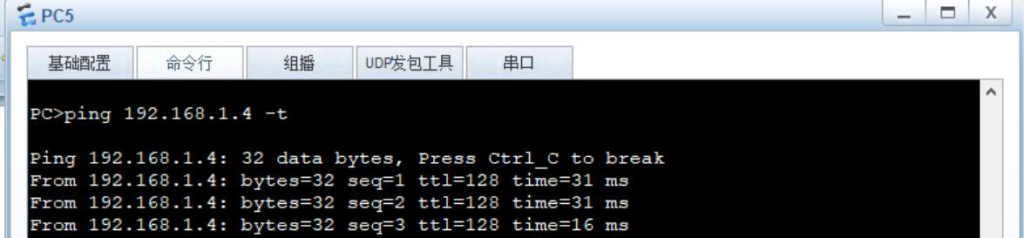

5.PC5联通测试PC4

图片[5]-2.2 冲突域-大赛人网
图2-21 PC5-ping-PC4

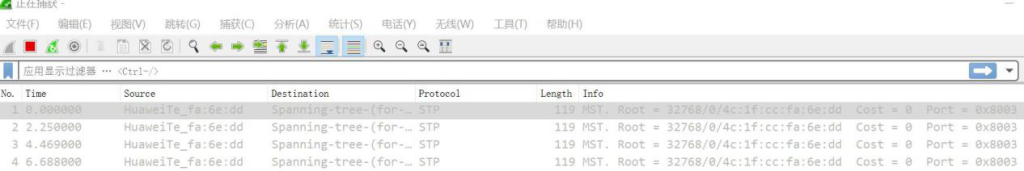

6.在PC6抓包

图片[6]-2.2 冲突域-大赛人网
图2-22 PC6抓包,HUB不能隔离冲突域,交换机能隔离冲突域。
