10.4 内部服务器映射(nat server)

图片[1]-10.4 内部服务器映射(nat server)-大赛人网

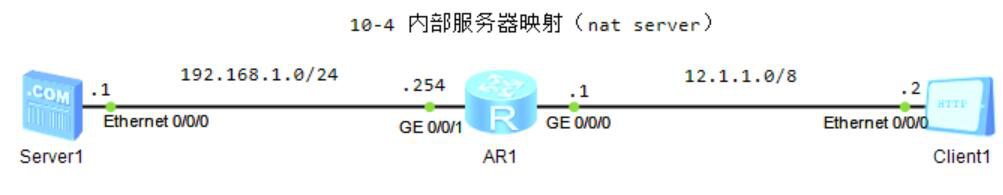

图10-4 内部服务器映射(nat server)网络拓扑
图片[2]-10.4 内部服务器映射(nat server)-大赛人网

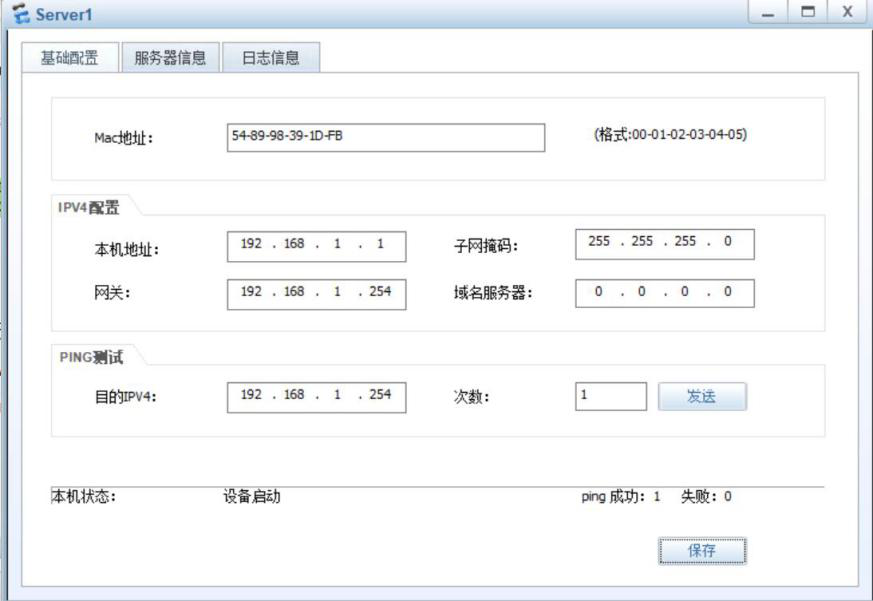

图10-5 SERVER的IP配置
图片[3]-10.4 内部服务器映射(nat server)-大赛人网

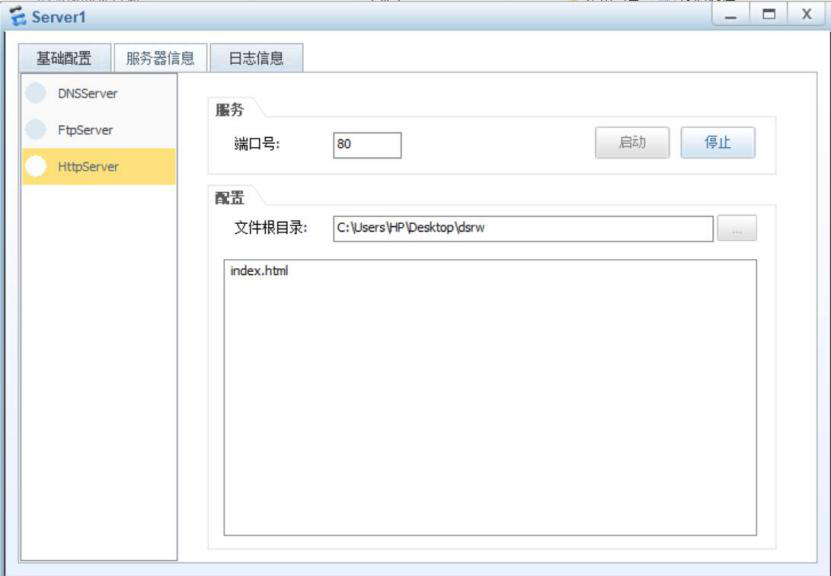

图10-6 SERVER的HTTP服务配置
图片[4]-10.4 内部服务器映射(nat server)-大赛人网

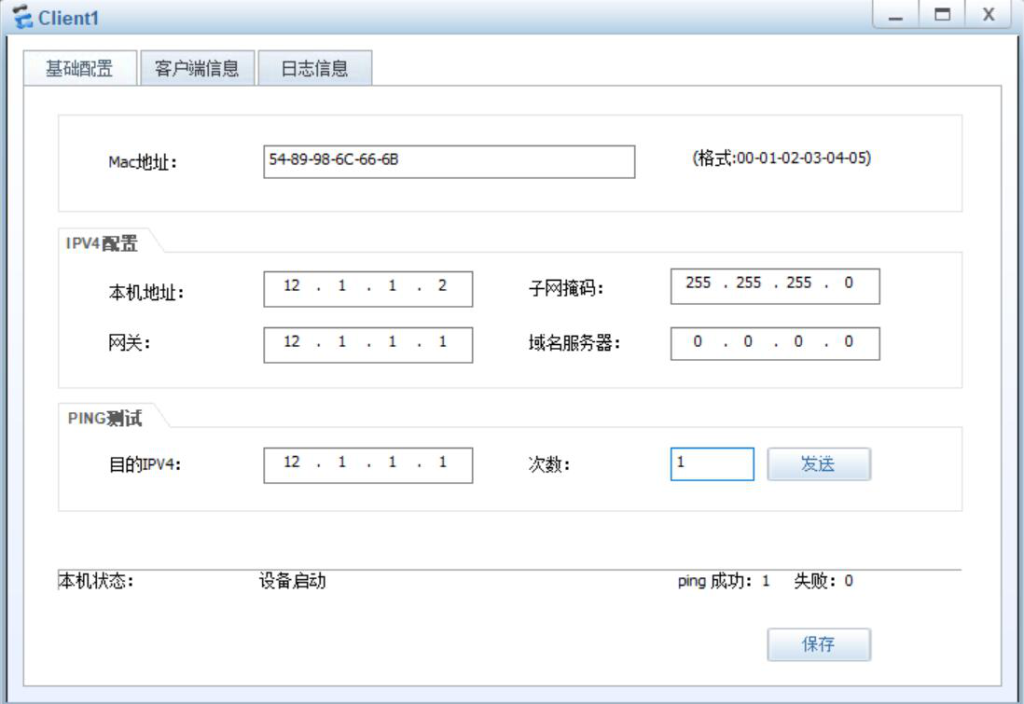

图10-7 CLIENT的IP服务配置

1.R1配置(HTTP)

[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]nat server protocol tcp global 12.1.1.3 8080 inside 192.168.1.1 80
图片[5]-10.4 内部服务器映射(nat server)-大赛人网

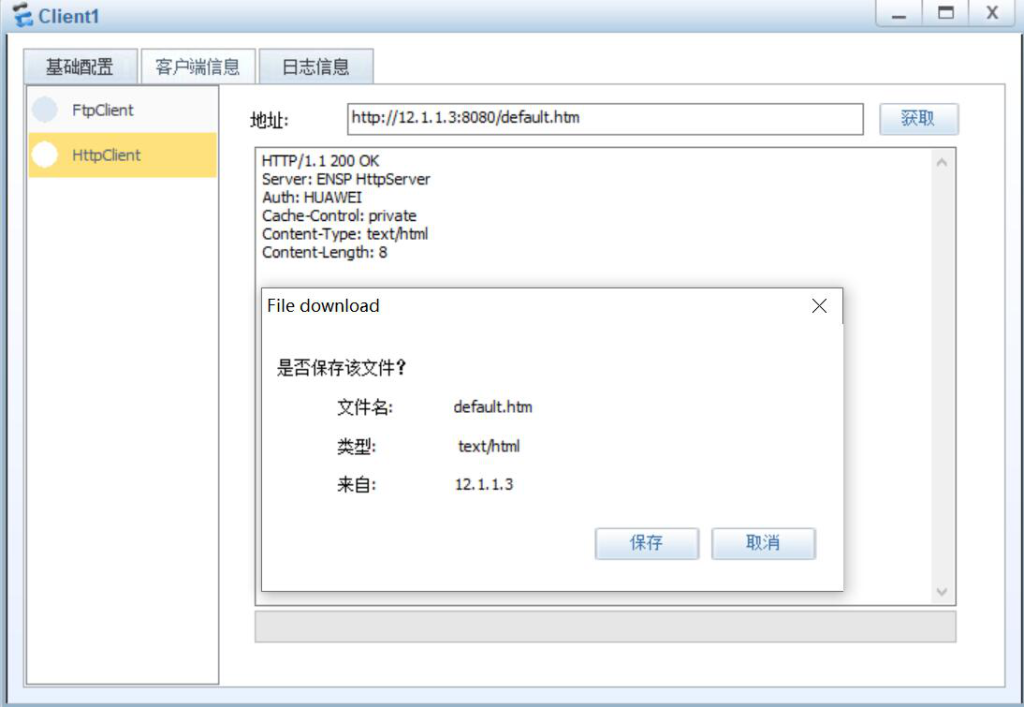

图10-8 CLIENT的执行浏览服务配置

1.R1配置(FTP)

图片[6]-10.4 内部服务器映射(nat server)-大赛人网

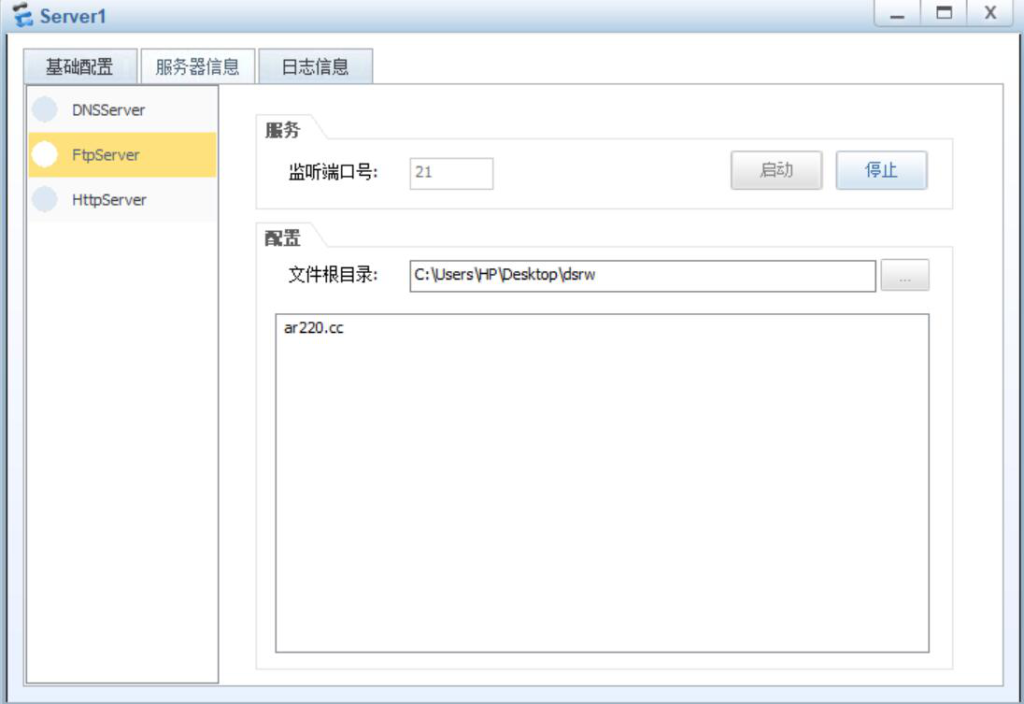

图10-9 SERVER的FTP配置
[R1-GigabitEthernet0/0/0]nat server protocol tcp global 12.1.1.4  ftp inside 192.168.1.1 ftp
或
[R1-GigabitEthernet0/0/0]nat static protocol tcp global 12.1.1.4 ftp inside 192.168.1.1 ftp netmask 255.255.255.255
图片[7]-10.4 内部服务器映射(nat server)-大赛人网

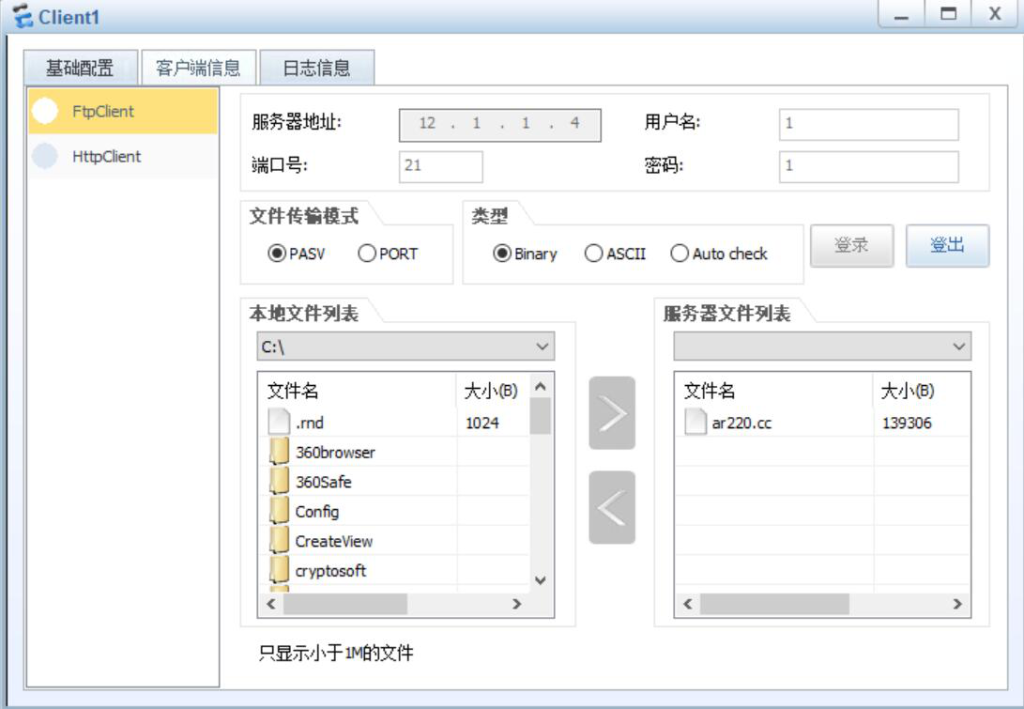

图10-10 执行FTP服务
