第3章 RIP协议

图片[1]-第3章 RIP协议-大赛人网

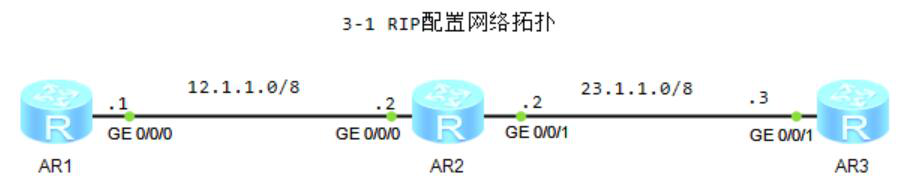

图3-1 RIP配置网络拓扑

3.1 RIP基础配置

1.配置R1接口IP及LoopBack 0接口IP地址

[R1]interface LoopBack 0
[R1-LoopBack0]ip address 1.1.1.1 32

2.配置R2接口IP及LoopBack 0接口IP地址

[R2]interface LoopBack 0
[R2-LoopBack0]ip address 2.2.2.2 32

3.配置R3接口IP及LoopBack 0接口IP地址

[R3]interface LoopBack 0
[R3-LoopBack0]ip address 3.3.3.3 32

4.R1配置RIP v2,关闭自动汇总

[R1]rip 1
[R1-rip-1]version 2
[R1-rip-1]undo summary
[R1-rip-1]network 1.0.0.0
[R1-rip-1]network 12.0.0.0

5.R2配置RIP v2,关闭自动汇总

5.R2配置RIP v2,关闭自动汇总

[R2]rip 1
[R2-rip-1]version 2
[R2-rip-1]undo summary
[R2-rip-1]network 2.0.0.0
[R2-rip-1]network 12.0.0.0
[R2-rip-1]network 23.0.0.0

6.R3配置RIP v2,关闭自动汇总

[R3]rip 1
[R3-rip-1]version 2
[R3-rip-1]undo summary
[R3-rip-1]network 3.0.0.0
[R3-rip-1]network 23.0.0.0

7.查看R2路由表

[R2]display ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 13       Routes : 13

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        1.1.1.1/32  RIP     100  1           D   12.1.1.1        GigabitEthernet0/0/0
        2.2.2.2/32  Direct  0    0           D   127.0.0.1       LoopBack0
        3.3.3.3/32  RIP     100  1           D   23.1.1.3        GigabitEthernet0/0/1
       12.0.0.0/8   Direct  0    0           D   12.1.1.2        GigabitEthernet0/0/0
       12.1.1.2/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
 12.255.255.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
       23.0.0.0/8   Direct  0    0           D   23.1.1.2        GigabitEthernet0/0/1
       23.1.1.2/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
 23.255.255.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

8.查看R2路由表RIP

[R2]display ip routing-table protocol rip
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Public routing table : RIP
         Destinations : 2        Routes : 2

RIP routing table status : <Active>
         Destinations : 2        Routes : 2

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        1.1.1.1/32  RIP     100  1           D   12.1.1.1        GigabitEthernet0/0/0
        3.3.3.3/32  RIP     100  1           D   23.1.1.3        GigabitEthernet0/0/1

RIP routing table status : <Inactive>
         Destinations : 0        Routes : 0

9.测试网络连通性

[R1]ping 3.3.3.3
  PING 3.3.3.3: 56  data bytes, press CTRL_C to break
    Reply from 3.3.3.3: bytes=56 Sequence=1 ttl=254 time=30 ms
    Reply from 3.3.3.3: bytes=56 Sequence=2 ttl=254 time=30 ms
    Reply from 3.3.3.3: bytes=56 Sequence=3 ttl=254 time=30 ms
    Reply from 3.3.3.3: bytes=56 Sequence=4 ttl=254 time=30 ms
    Reply from 3.3.3.3: bytes=56 Sequence=5 ttl=254 time=20 ms

  --- 3.3.3.3 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 20/28/30 ms

[R3]ping 1.1.1.1
  PING 1.1.1.1: 56  data bytes, press CTRL_C to break
    Reply from 1.1.1.1: bytes=56 Sequence=1 ttl=254 time=30 ms
    Reply from 1.1.1.1: bytes=56 Sequence=2 ttl=254 time=30 ms
    Reply from 1.1.1.1: bytes=56 Sequence=3 ttl=254 time=20 ms
    Reply from 1.1.1.1: bytes=56 Sequence=4 ttl=254 time=30 ms
    Reply from 1.1.1.1: bytes=56 Sequence=5 ttl=254 time=30 ms

  --- 1.1.1.1 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 20/28/30 ms
