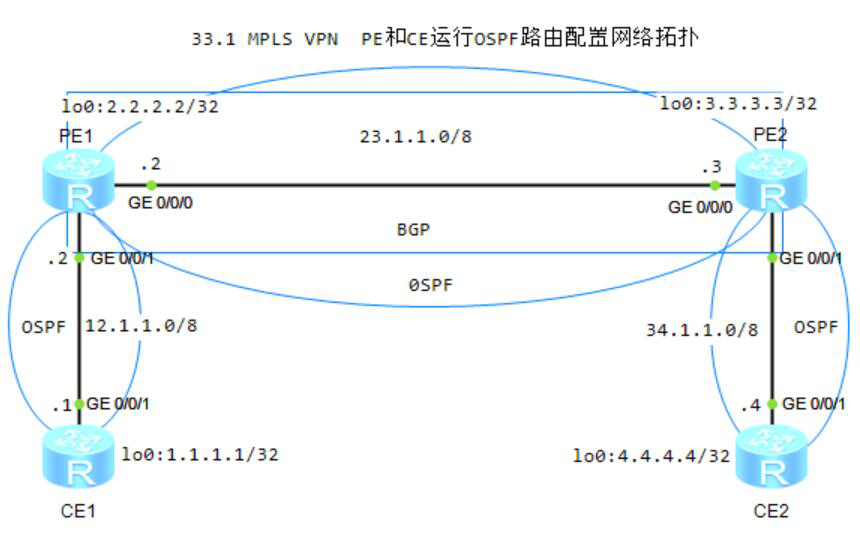

![图片[1]-第33章 MPLS VPN PE和CE运行OSPF-大赛人网](https://www.dsrw.com/wp-content/uploads/2023/03/图片5-20.png)
1.CE1配置OSPF
[CE1]ospf router-id 1.1.1.1
[CE1]area 0
[CE1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[CE1-ospf-1-area-0.0.0.0]network 12.1.1.0 0.255.255.255
2.CE2配置OSPF
[CE2]ospf router-id 4.4.4.4
[CE2]area 0
[CE2-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0
[CE2-ospf-1-area-0.0.0.0]network 34.1.1.0 0.255.255.255
3.PE1创建配置VPN实例
[PE1]ip vpn-instance vpn1
[PE1-vpn-instance-vpn1]route-distinguisher 1:1
[PE1-vpn-instance-vpn1-af-ipv4]vpn-target 1:1 export-extcommunity
[PE1-vpn-instance-vpn1-af-ipv4]vpn-target 1:1 import-extcommunity
4.PE1配置MPLS、LDP
[PE1]mpls lsr-id 2.2.2.2
[PE1]mpls
[PE1]mpls ldp
[PE1]interface GigabitEthernet 0/0/0
[PE1-GigabitEthernet0/0/0]mpls ldp
[PE1]interface GigabitEthernet 0/0/1
[PE1-GigabitEthernet0/0/1]ip binding vpn-instance vpn1
//私网侧接口与VPN绑定
[PE1-GigabitEthernet0/0/1]ip address 12.1.1.2 8
5.PE1配置BGP
[PE1]bgp 23
[PE1-bgp]peer 3.3.3.3 as-number 23
[PE1-bgp]peer 3.3.3.3 connect-interface LoopBack 0
[PE1-bgp]ipv4-family vpnv4
[PE1-bgp-af-vpnv4]policy vpn-target
[PE1-bgp-af-vpnv4]peer 3.3.3.3 enable
//使能对等体交换VPNv4路由信息的能力
[PE1-bgp]ipv4-family vpn-instance vpn1
[PE1-bgp-vpn1]import-route ospf 3
//引入私网的动态OSPF路由
6.PE1配置PE之间OSPF路由
[PE1]ospf 1 router-id 2.2.2.2
[PE1-ospf-1]area 0
[PE1-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[PE1-ospf-1-area-0.0.0.0]network 23.1.1.0 0.255.255.255
7.PE1创建OSPF进程,绑定VPN实例
[PE1]ospf 3 vpn-instance vpn1
[PE1-ospf-3]import-route bgp
[PE1-ospf-3]area 0
[PE1-ospf-3-area-0.0.0.0]network 12.1.1.0 0.255.255.255
8.PE2创建配置VPN实例
[PE2]ip vpn-instance vpn1
[PE2-vpn-instance-vpn1]route-distinguisher 1:1
[PE2-vpn-instance-vpn1-af-ipv4]vpn-target 1:1 export-extcommunity
[PE2-vpn-instance-vpn1-af-ipv4]vpn-target 1:1 import-extcommunity
9.PE2配置MPLS、LDP
[PE2]mpls lsr-id 3.3.3.3
[PE2]mpls
[PE2]mpls ldp
[PE2]interface GigabitEthernet 0/0/0
[PE2-GigabitEthernet0/0/0]mpls
[PE2-GigabitEthernet0/0/0]mpls ldp
[PE2]interface GigabitEthernet 0/0/1
[PE2-GigabitEthernet0/0/1]ip binding vpn-instance vpn1
[PE2-GigabitEthernet0/0/1]ip address 34.1.1.3 8
//私网侧接口与VPN绑定
10.PE2配置BGP
[PE2]bgp 23
[PE2-bgp]peer 2.2.2.2 as-number 23
[PE2-bgp]peer 2.2.2.2 connect-interface LoopBack 0
[PE2-bgp]ipv4-family vpnv4
[PE2-bgp-af-vpnv4]policy vpn-target
[PE2-bgp-af-vpnv4]peer 2.2.2.2 enable
//使能对等体交换VPNv4路由信息的能力
[PE2-bgp]ipv4-family vpn-instance vpn1
[PE2-bgp-vpn1]import-route ospf 3
//引入私网的动态OSPF路由
11.PE2配置PE之间OSPF路由
[PE2]ospf 1 router-id 3.3.3.3
[PE2-ospf-1]area 0
[PE2-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[PE2-ospf-1-area-0.0.0.0]network 23.1.1.0 0.255.255.255
12.PE2创建OSPF进程,绑定VPN实例
[PE2]ospf 3 vpn-instance vpn1
[PE2-ospf-3]import-route bgp
[PE2-ospf-3]area 0
[PE2-ospf-3-area-0.0.0.0]network 34.1.1.0 0.255.255.255
