第23章 IGMPv3配置

图片[1]-第23章 IGMPv3配置-大赛人网

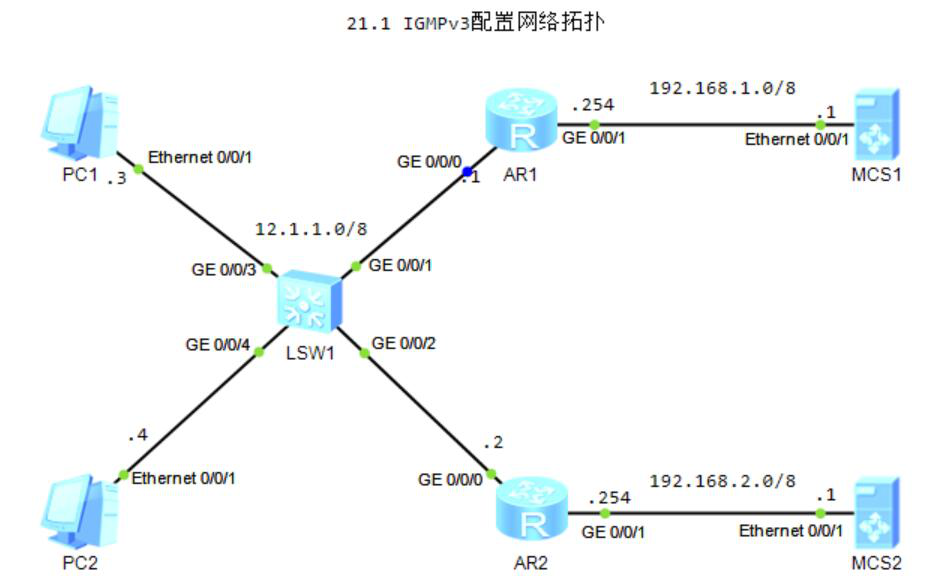

图23-1 IGMPv3配置网络拓扑

1.R1配置IGMPv2,默认运行的是Version2版本

[R1]multicast routing-enable
[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]pim dm
[R1-GigabitEthernet0/0/0]igmp enable
[R1-GigabitEthernet0/0/0]igmp version 3
[R1]interface GigabitEthernet 0/0/1
[R1-GigabitEthernet0/0/1]pim dm

2.R2配置IGMPv2,默认运行的是Version2版本

[R2]multicast routing-enable
[R2]interface GigabitEthernet 0/0/0
[R2-GigabitEthernet0/0/0]pim dm
[R2-GigabitEthernet0/0/0]igmp enable
[R2-GigabitEthernet0/0/0]igmp version 3
[R2]interface GigabitEthernet 0/0/1
[R2-GigabitEthernet0/0/1]pim  dm

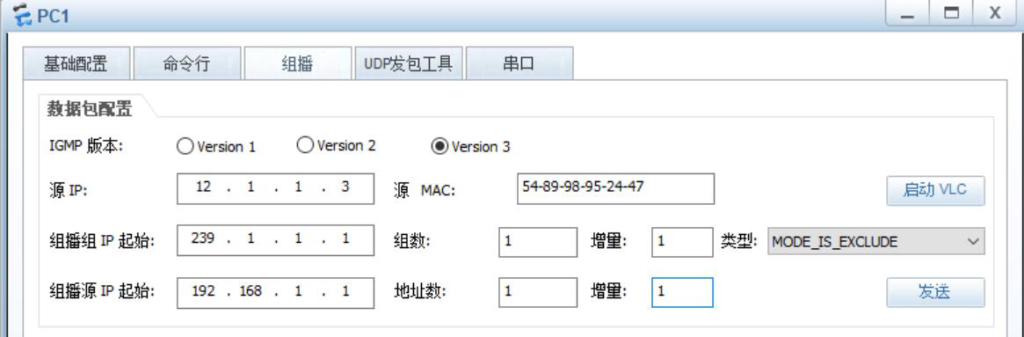

3.在PC1上配置IGMPv3并加入组播组229.1.1.1

图片[2]-第23章 IGMPv3配置-大赛人网
图23-1 PC1配置IGMP3

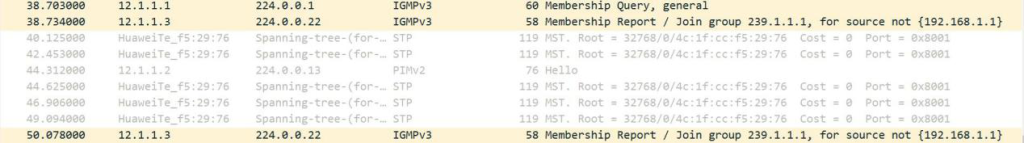

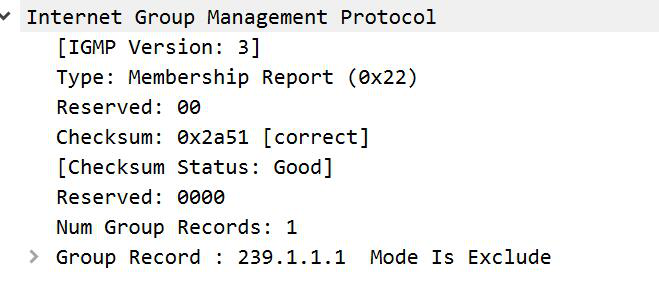

4.R1的G0/0/0抓包

图片[3]-第23章 IGMPv3配置-大赛人网
图23-3 抓包
图片[4]-第23章 IGMPv3配置-大赛人网
图23-4 抓包
