第10章 VPN服务器配置与管理

图片[1]-第10章 VPN服务器配置与管理-大赛人网

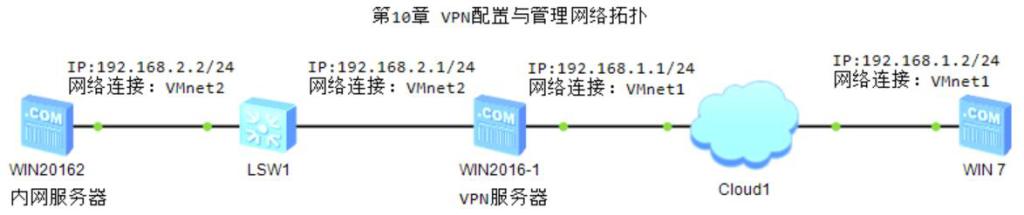

图10 VPN服务器配置与管理拓扑

10.1 架设VPN服务器

1.虚拟机网络设置

图片[2]-第10章 VPN服务器配置与管理-大赛人网
图10-1 虚拟机网络设置

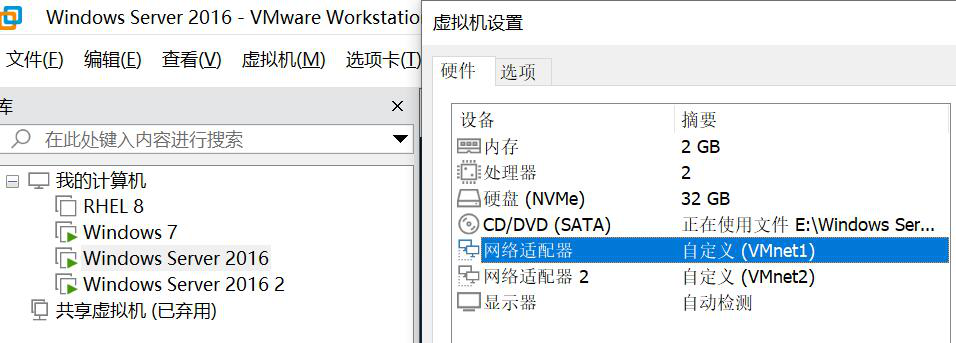

2.win2016-1添加网络适配器设置(VPN服务器)

图片[3]-第10章 VPN服务器配置与管理-大赛人网
图10-2 win2016-1添加网络适配器

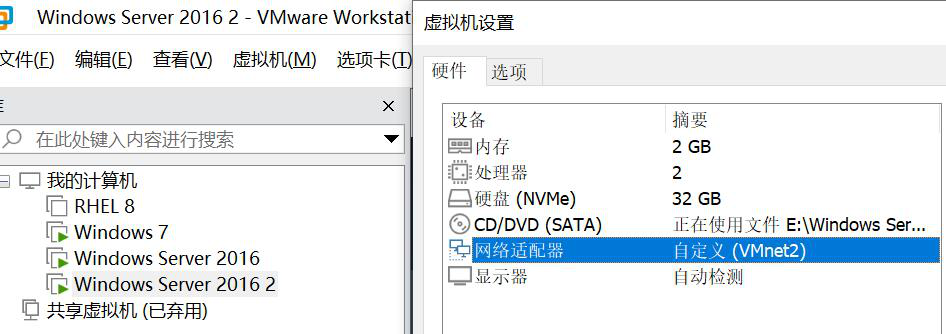

3.win20162网络适配器设置(内网服务器)

图片[4]-第10章 VPN服务器配置与管理-大赛人网
图10-3  win20162网络适配器设置

4.win7客户机网络适配器设置

图片[5]-第10章 VPN服务器配置与管理-大赛人网
图10-4  win7客户机网络适配器设置

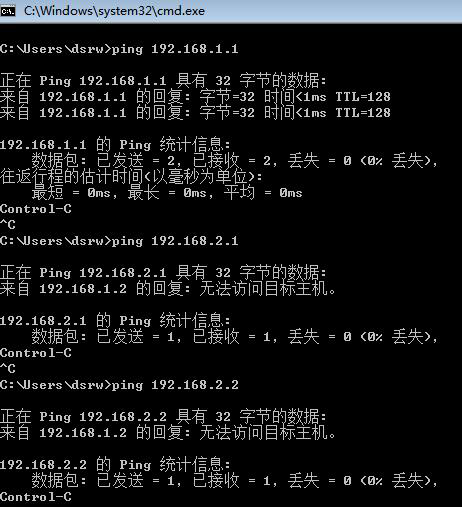

5.网络测试

图片[6]-第10章 VPN服务器配置与管理-大赛人网
图10-5 网络测试

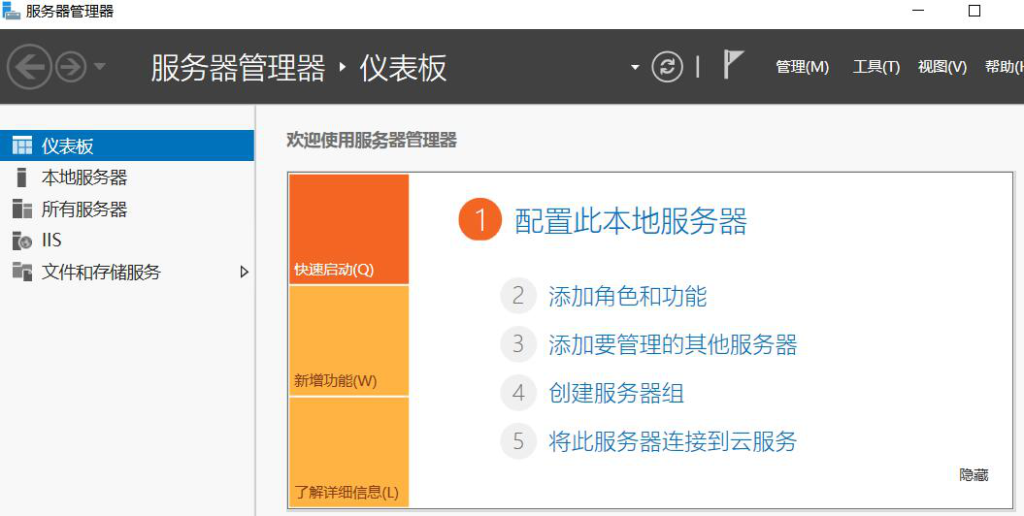

6.win2016-1安装“路由和远程访问服务”角色

图片[7]-第10章 VPN服务器配置与管理-大赛人网
图10-6  添加角色和功能

2)安装“网络策略和访问服务”及“远程访问”

图片[8]-第10章 VPN服务器配置与管理-大赛人网
图10-7 安装“网络策略和访问服务”及“远程访问”

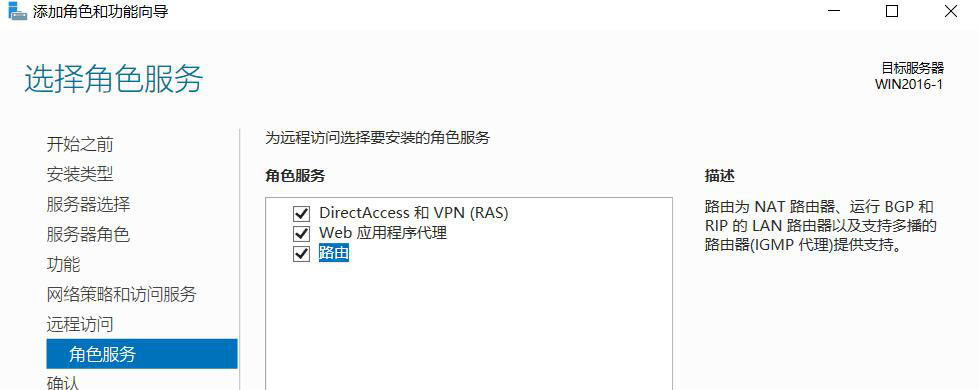

3)角色服务

图片[9]-第10章 VPN服务器配置与管理-大赛人网
图10-8 角色服务

7.配置并启用VPN服务

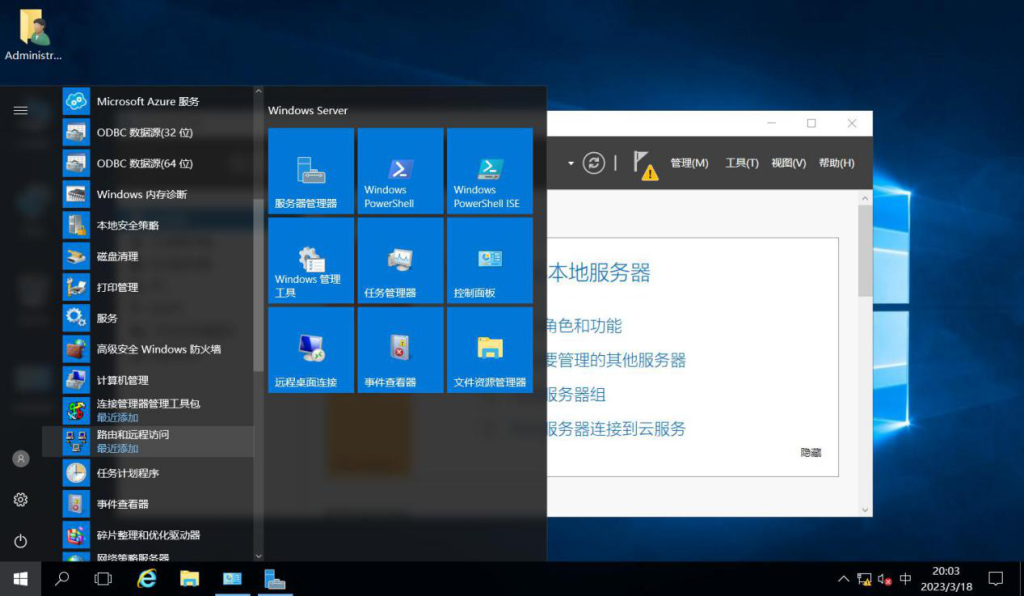

1)“路由和远程访问”

图片[10]-第10章 VPN服务器配置与管理-大赛人网
图10-9 “路由和远程访问”

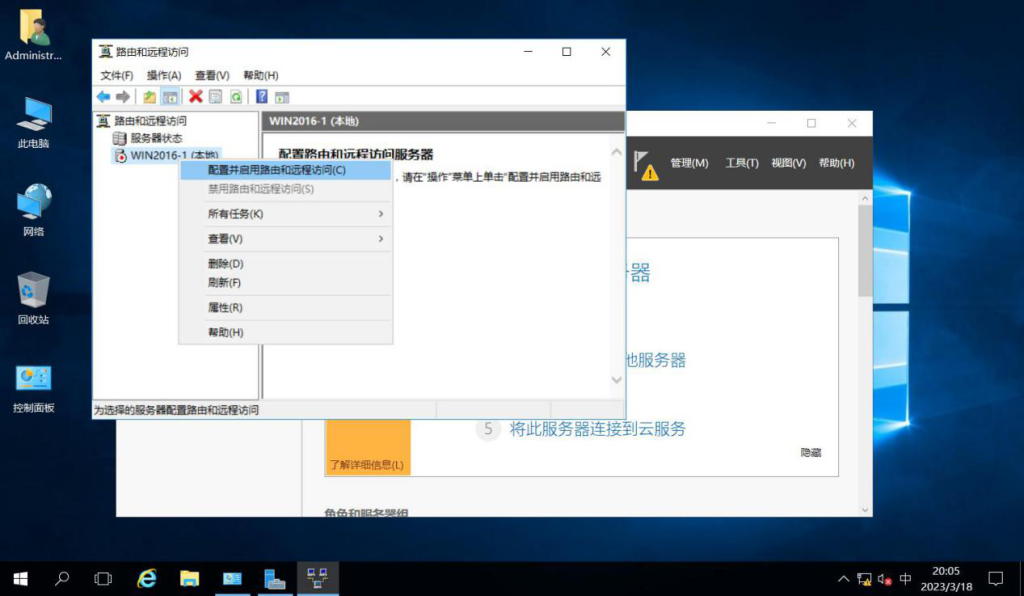

2)配置并启用“路由和远程访问”

图片[11]-第10章 VPN服务器配置与管理-大赛人网
图10-10 配置并启用“路由和远程访问”

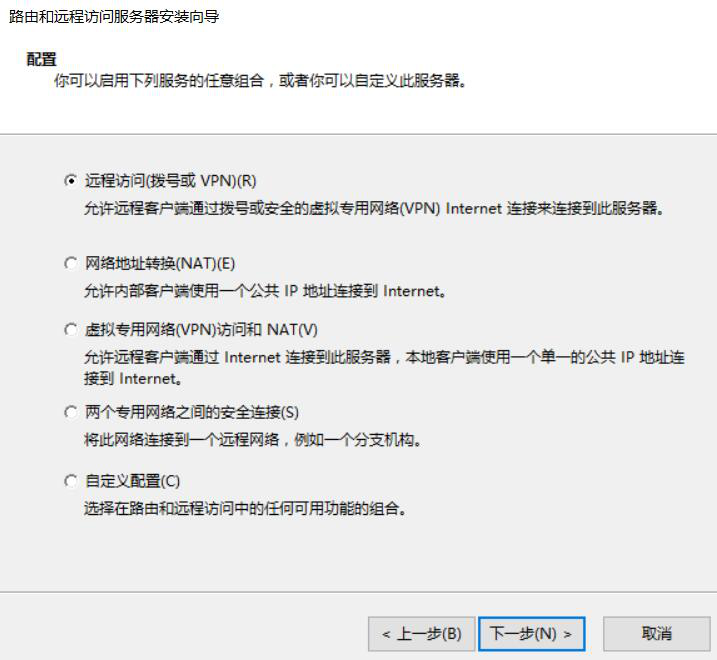

3)远程访问

图片[12]-第10章 VPN服务器配置与管理-大赛人网
图10-11 远程访问

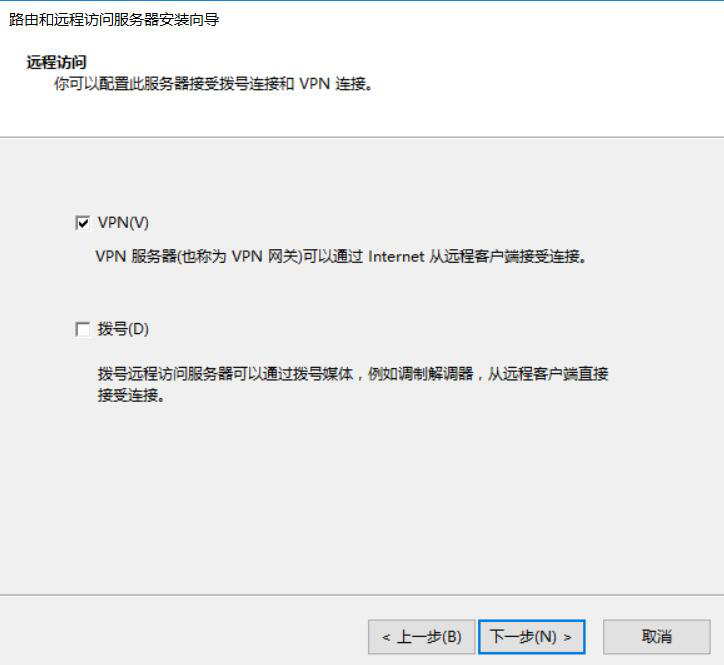

4)VPN

图片[13]-第10章 VPN服务器配置与管理-大赛人网
图10-12 VPN

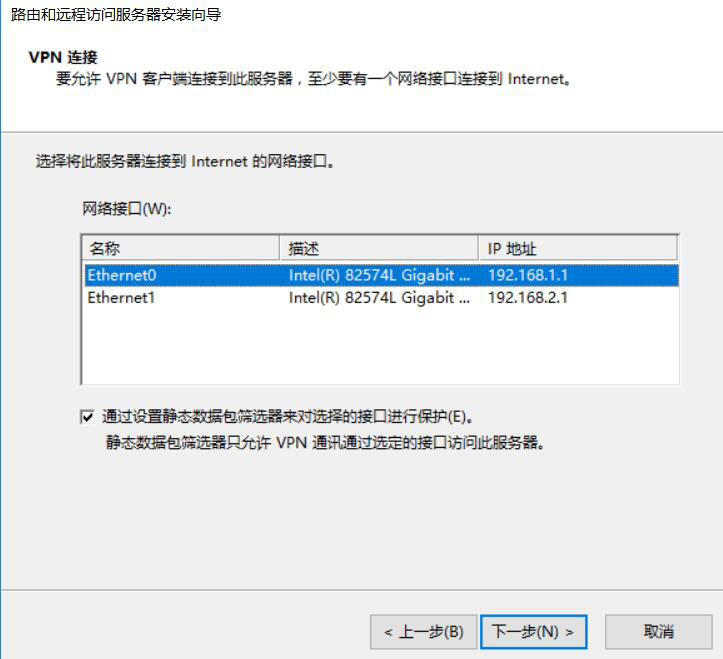

5)选择连接到internet的网络接口

图片[14]-第10章 VPN服务器配置与管理-大赛人网
图10-13 选择连接到internet的网络接口

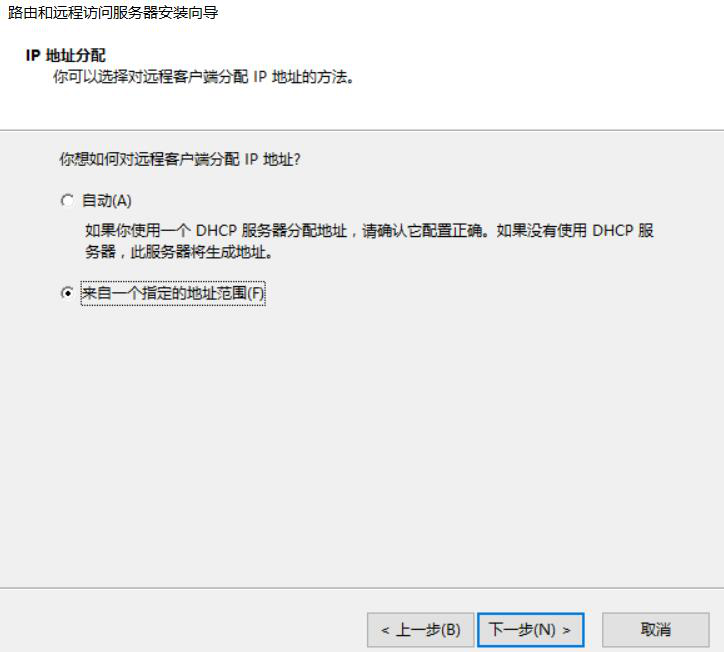

6)对远程客户端分配IP地址

图片[15]-第10章 VPN服务器配置与管理-大赛人网
图10-14 对远程客户端分配IP地址

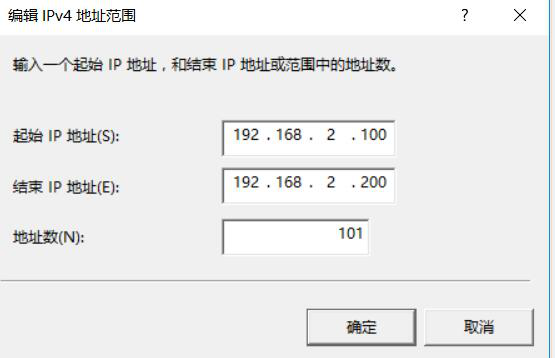

7)新建地址范围

图片[16]-第10章 VPN服务器配置与管理-大赛人网
图10-15 新建地址范围

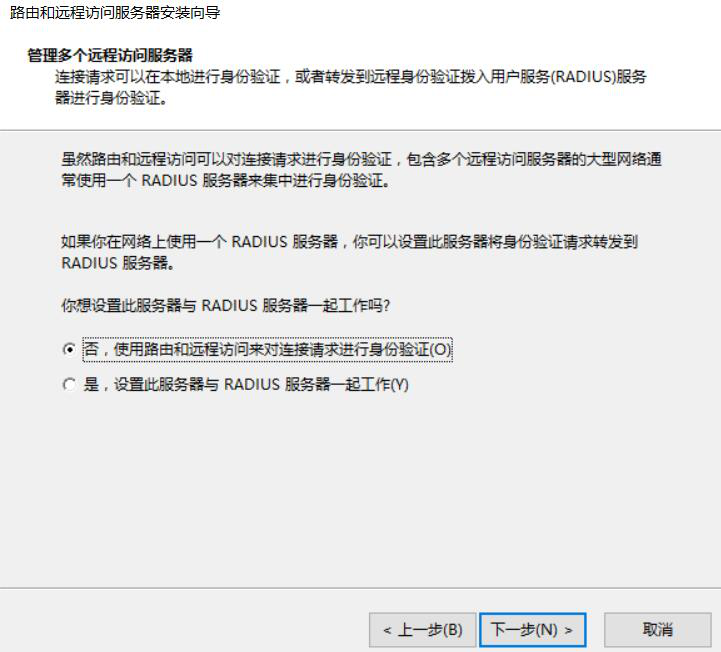

8)管理多个远程访问服务器,完成配置

图片[17]-第10章 VPN服务器配置与管理-大赛人网
图10-16 管理多个远程访问服务器

9)查看VPN服务器状态

图片[18]-第10章 VPN服务器配置与管理-大赛人网
图10-17 查看VPN服务器状态

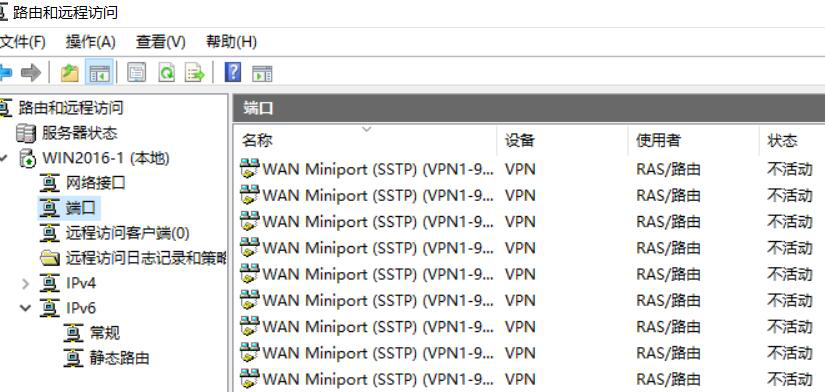

10)查看“端口”,为不活动状态

图片[19]-第10章 VPN服务器配置与管理-大赛人网
图10-18 查看“端口”,为不活动状态

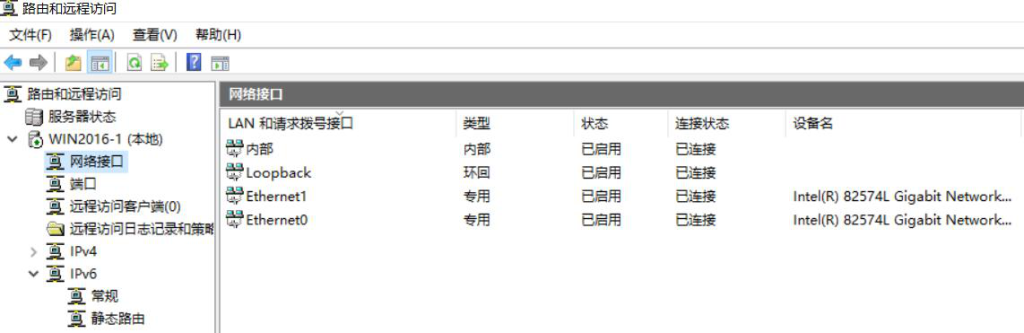

11)查看网络接口

图片[20]-第10章 VPN服务器配置与管理-大赛人网
图10-19 查看网络接口

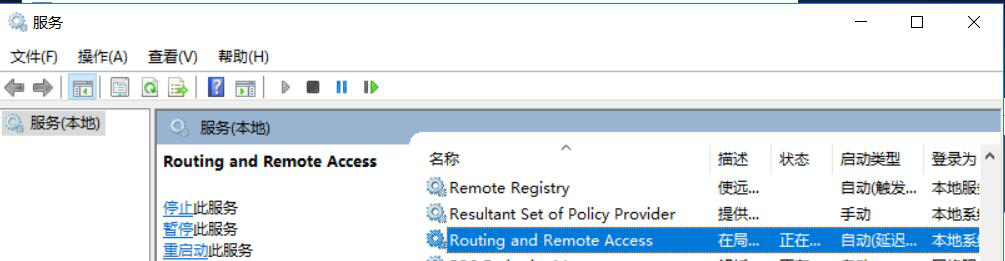

12)停止和启动VPN服务

图片[21]-第10章 VPN服务器配置与管理-大赛人网
图10-20 停止和启动VPN服务

8.配置域用户账户允许VPN连接

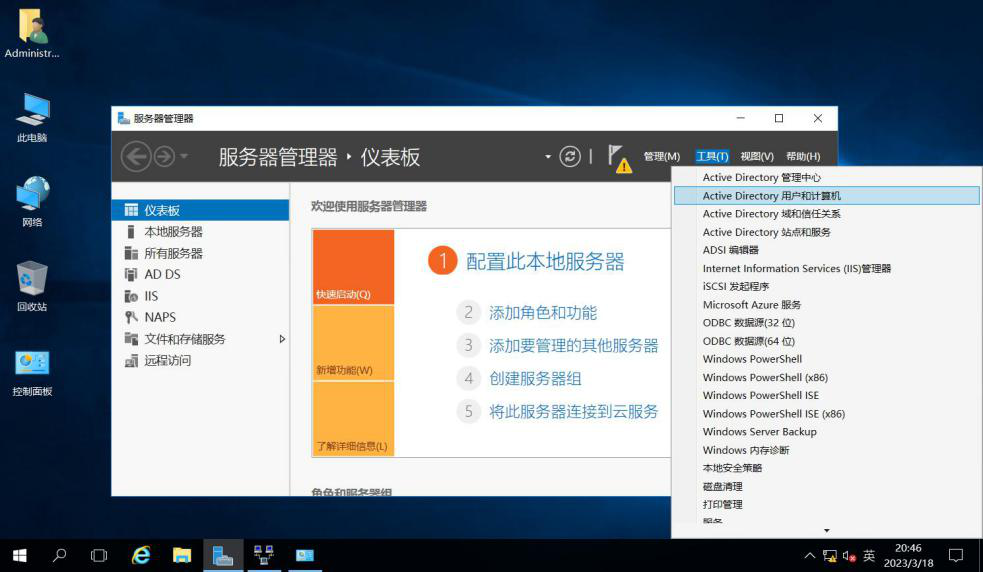

1)win2016-1打开AD用户和计算机

图片[22]-第10章 VPN服务器配置与管理-大赛人网
图10-21 打开AD用户和计算机

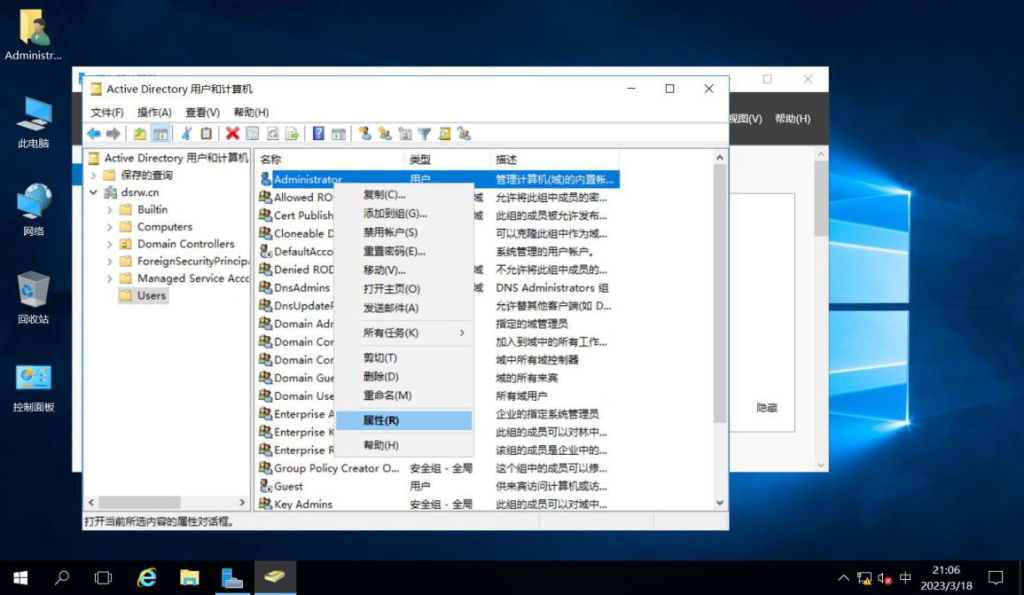

2)Administrator右键属性

图片[23]-第10章 VPN服务器配置与管理-大赛人网
图10-22 Administrator右键属性

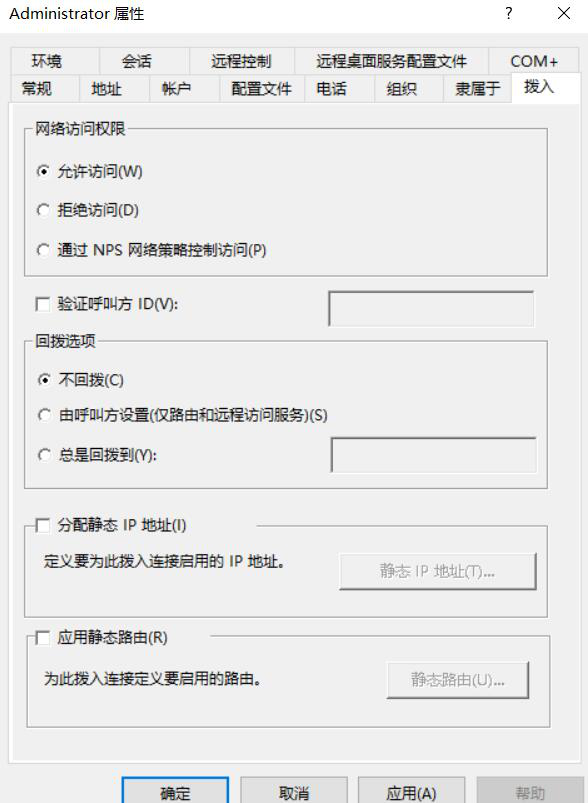

3)拨入选项卡设置允许访问

图片[24]-第10章 VPN服务器配置与管理-大赛人网
图10-23 拨入选项卡设置允许访问

9.在VPN端建立并测试VPN,客户机建立VPN连接

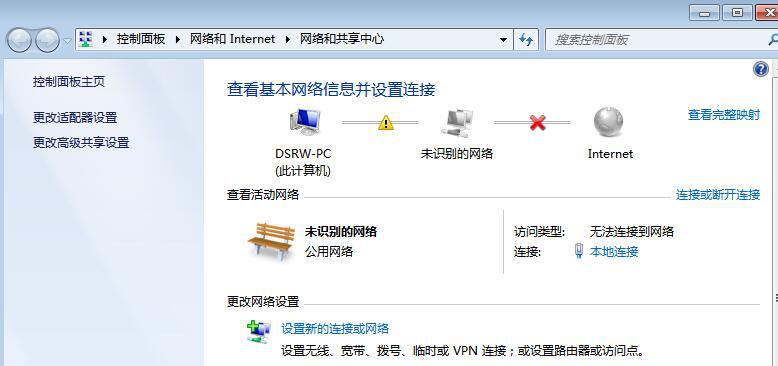

1)网络和共享中心,设置新的连接或网络

图片[25]-第10章 VPN服务器配置与管理-大赛人网
图10-24 网络和共享中心,设置新的连接或网络

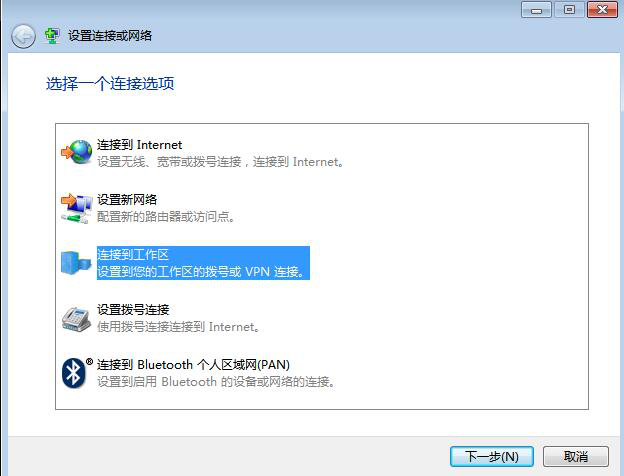

2)连接到工作区

图片[26]-第10章 VPN服务器配置与管理-大赛人网
图10-25 连接到工作区

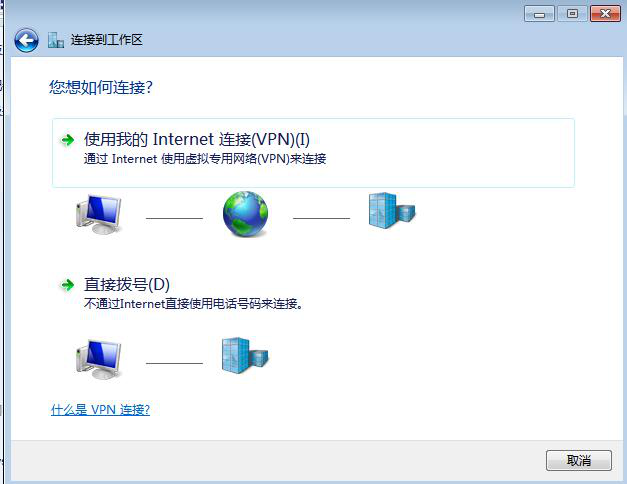

3)使用我的internet连接(VPN)

图片[27]-第10章 VPN服务器配置与管理-大赛人网
图10-26 使用我的internet连接(VPN)

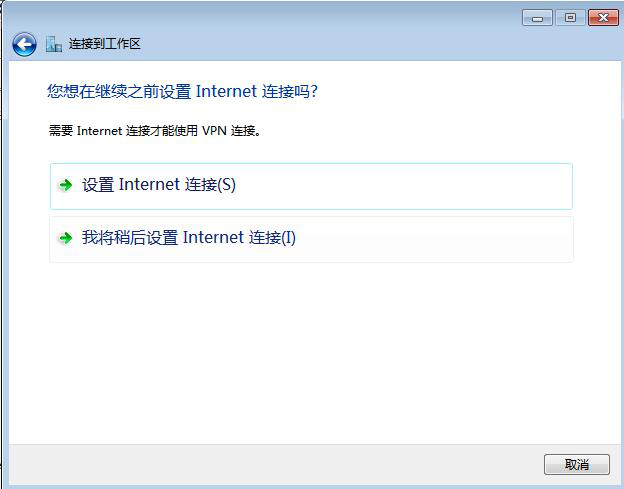

4)我将稍后设置internet连接

图片[28]-第10章 VPN服务器配置与管理-大赛人网
图10-27 我将稍后设置internet连接

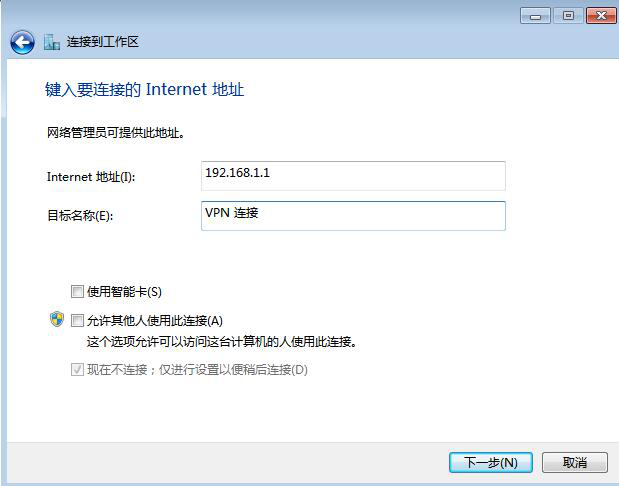

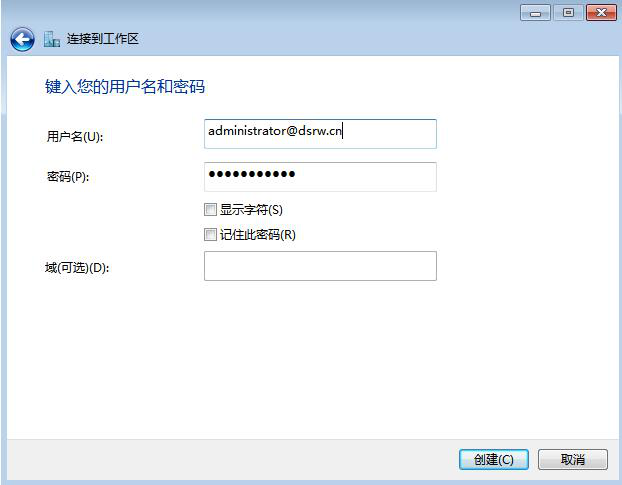

5)设置地址

图片[29]-第10章 VPN服务器配置与管理-大赛人网
图10-28 设置地址

6)创建

图片[30]-第10章 VPN服务器配置与管理-大赛人网
图10-29 创建

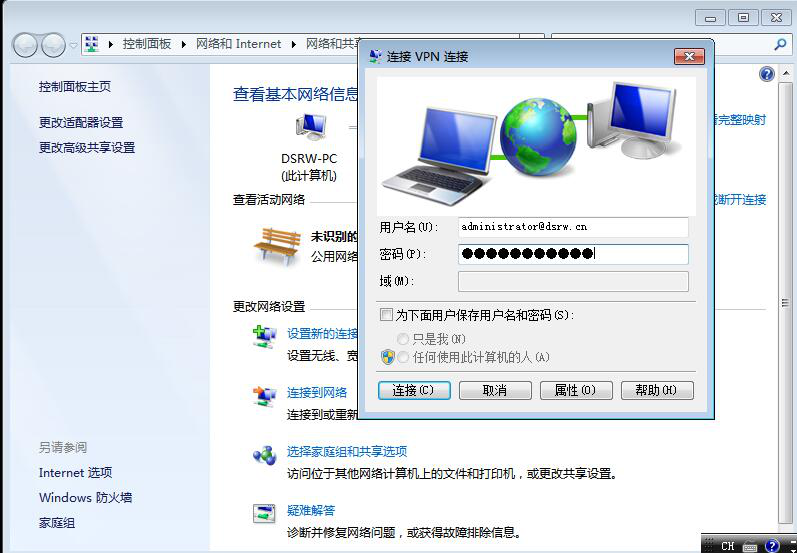

7)连接VPN

图片[31]-第10章 VPN服务器配置与管理-大赛人网
图10-30 连接VPN

8)已经连接到VPN

图片[32]-第10章 VPN服务器配置与管理-大赛人网
图10-31 已经连接到VPN

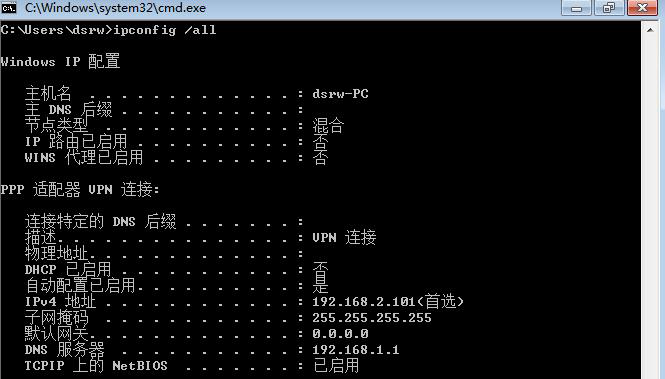

9)验证VPN连接

图片[33]-第10章 VPN服务器配置与管理-大赛人网
图10-32 验证VPN连接

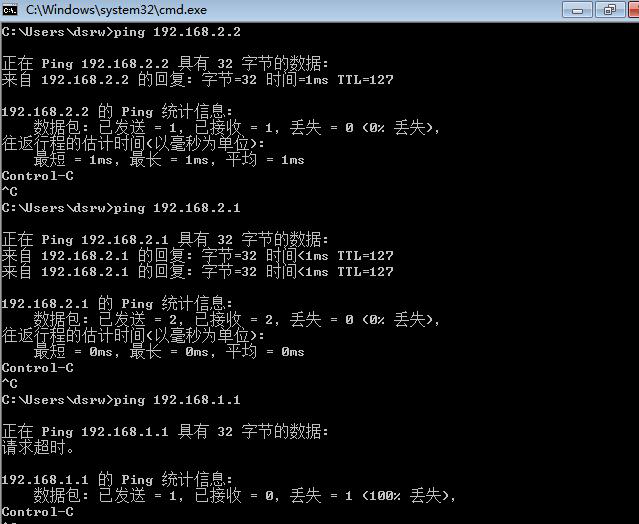

10)连通性测试

图片[34]-第10章 VPN服务器配置与管理-大赛人网
图10-33 连通性测试

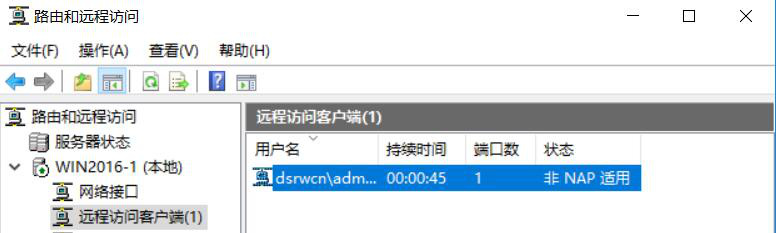

11)VPN服务器上验证

图片[35]-第10章 VPN服务器配置与管理-大赛人网
图10-34 查看远程访问客户端

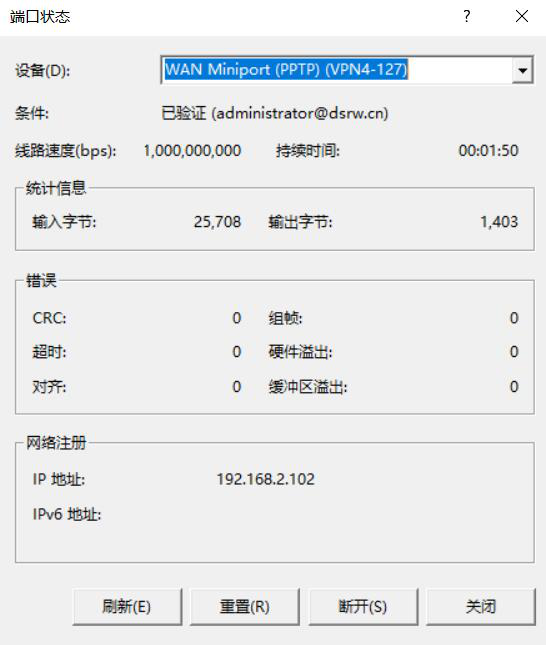

13)端口状态

图片[36]-第10章 VPN服务器配置与管理-大赛人网
图10-36 端口状态

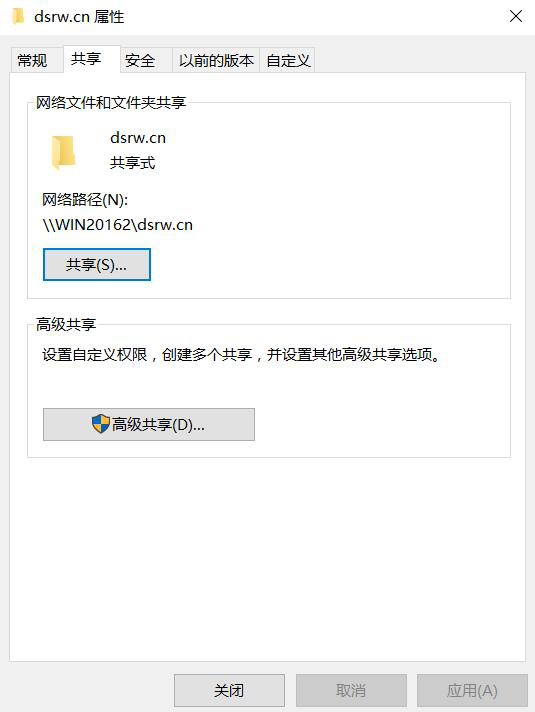

14)内部网络服务器设置共享文件

图片[37]-第10章 VPN服务器配置与管理-大赛人网
图10-37 内部网络服务器设置共享文件

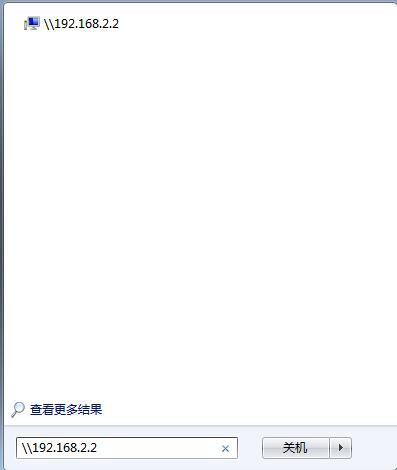

15)客户机登录内部网络服务器查看共享文件

图片[38]-第10章 VPN服务器配置与管理-大赛人网
图10-38 客户机登录内部网络服务器查看共享文件

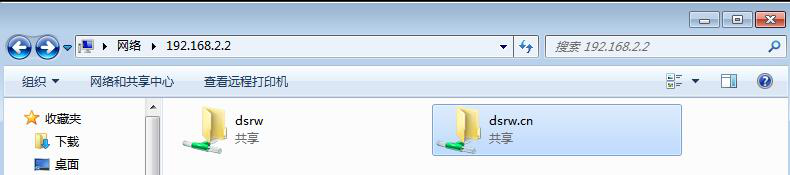

16)客户机登录内部网络服务器查看共享文件

图片[39]-第10章 VPN服务器配置与管理-大赛人网
图10-39 客户机登录内部网络服务器查看共享文件
