第2章 OSPF

2.1 OSPF报文交换

图片[1]-第2章 OSPF-大赛人网

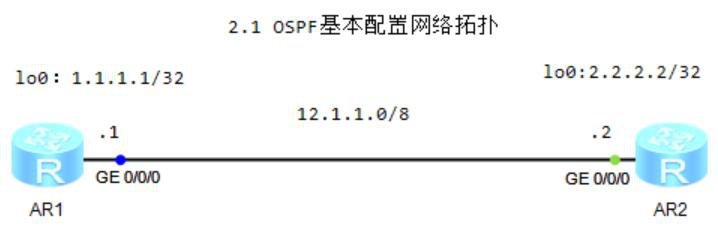

图2-1 OSPF基本配置网络拓扑

1.R1配置OSPF

[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0]network 12.1.1.0 0.255.255.255

2.R2配置OSPF

[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]network 12.1.1.0 0.255.255.255

3.抓包查看报文类型及作用

1)OSPF hello报文,type类型为1,作用是自动发现邻居,协商参数并维护邻居关系。
2)OSPF DD报文,type类型为2,作用是交互链路状态数据库完成主(Master)、从(Slave)选举。
3)OSPF LSR报文,type类型为3,作用是请求特定的链路状态信息。
4)OSPF LSU报文,type类型为4,作用是发送详细的链路状态信息。
5)OSPF LSA报文,type类型为5,作用是对LSU报文进行确认。
图片[2]-第2章 OSPF-大赛人网

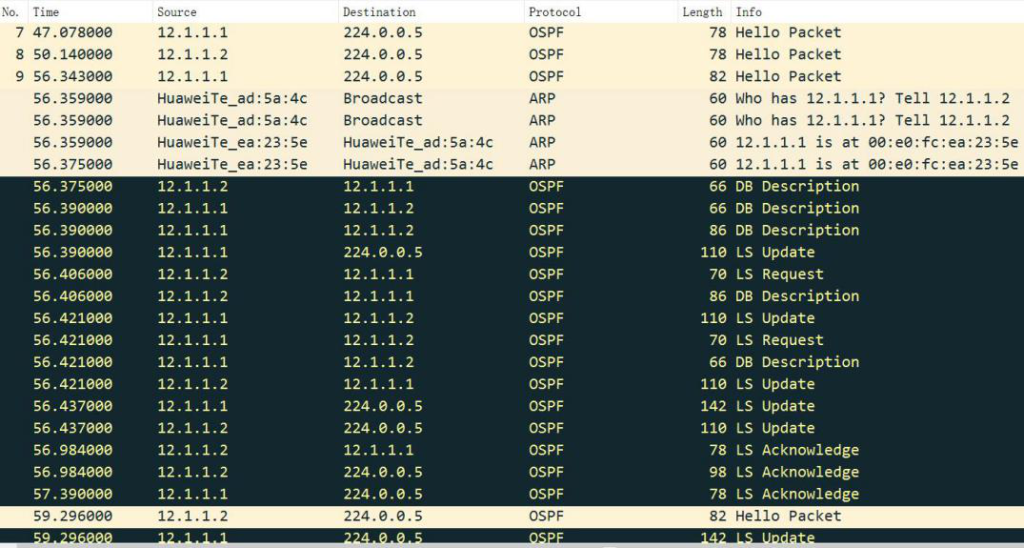

图2-2 OSPF抓包
图片[3]-第2章 OSPF-大赛人网

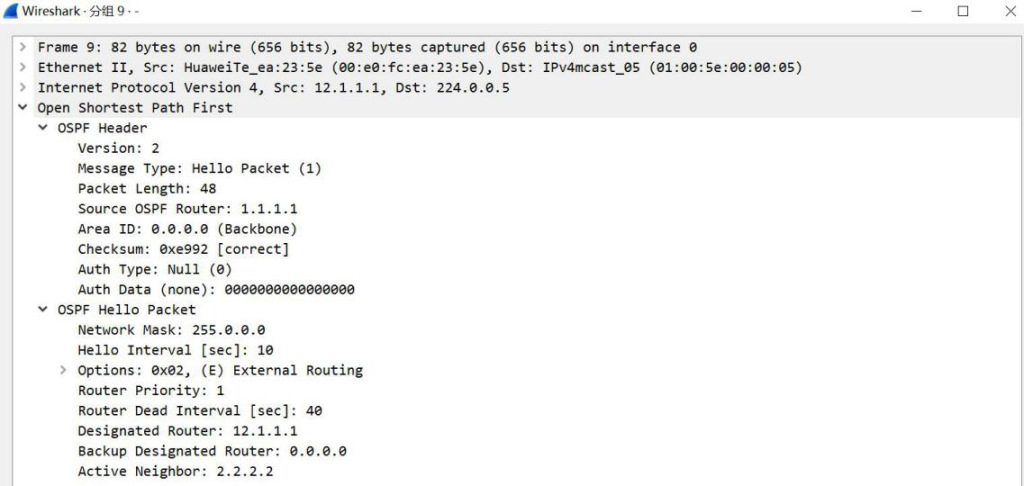

图2-3 OSPF hello报文,type类型为1
图片[4]-第2章 OSPF-大赛人网

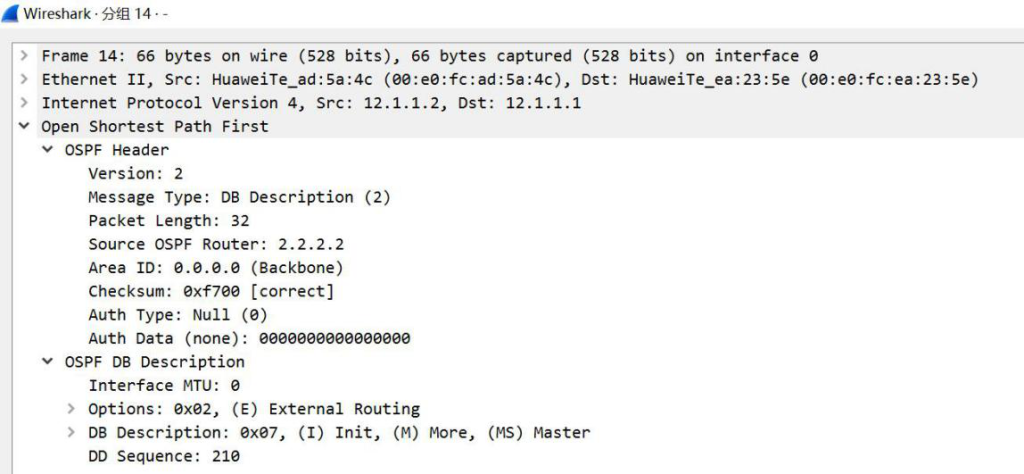

图2-4 OSPF DD报文,type类型为2
图片[5]-第2章 OSPF-大赛人网

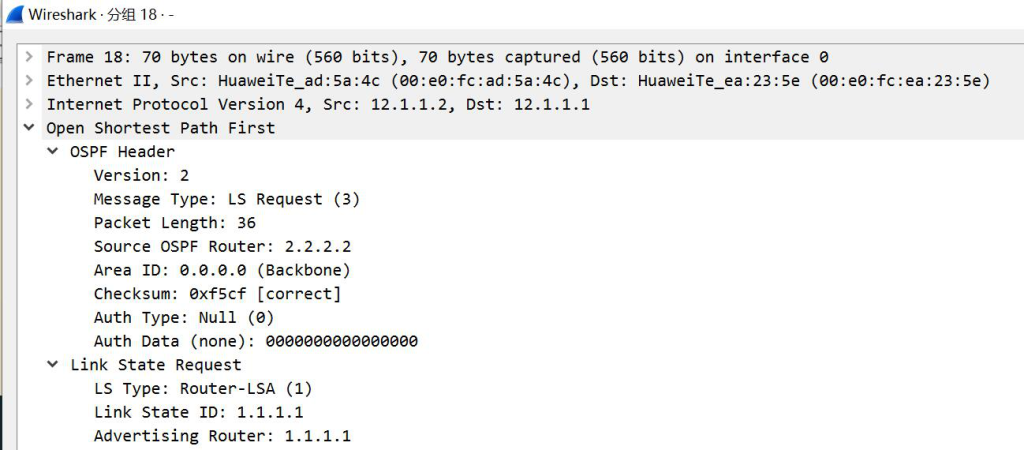

图2-5 OSPF LSR报文,type类型为3
图片[6]-第2章 OSPF-大赛人网

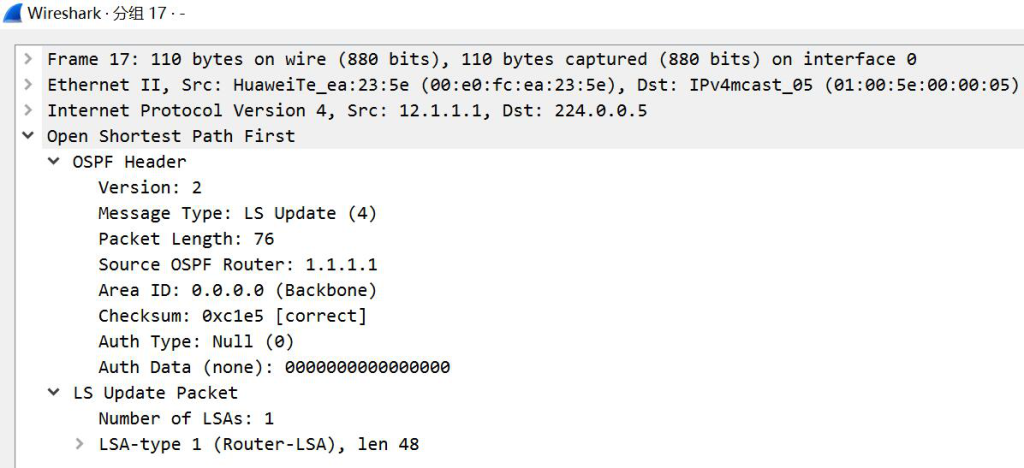

图2-6 OSPF LSU报文,type类型为4
图片[7]-第2章 OSPF-大赛人网

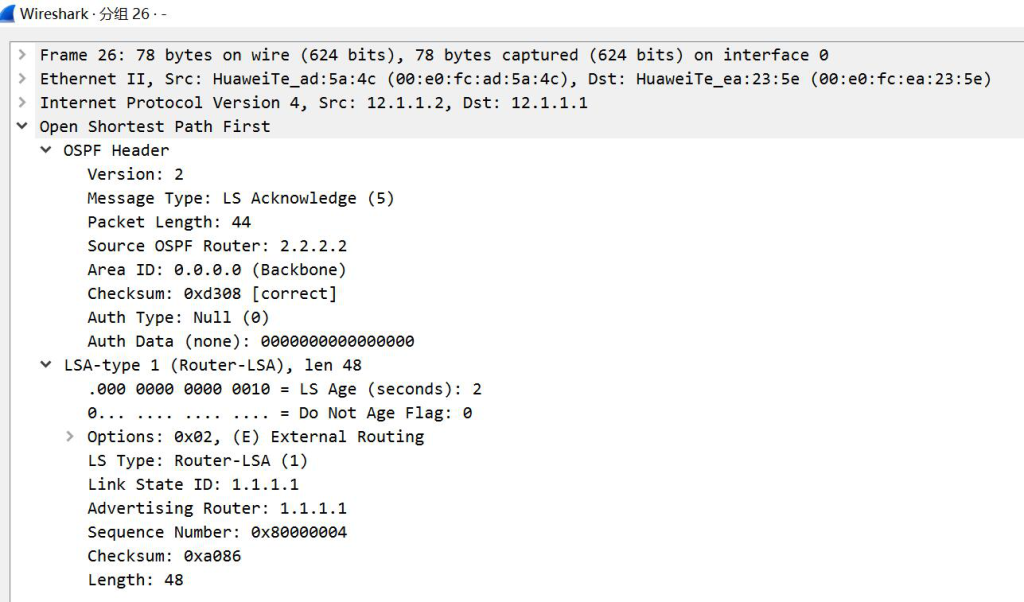

图2-7 OSPF LSA报文,type类型为5
