1.RIP对接

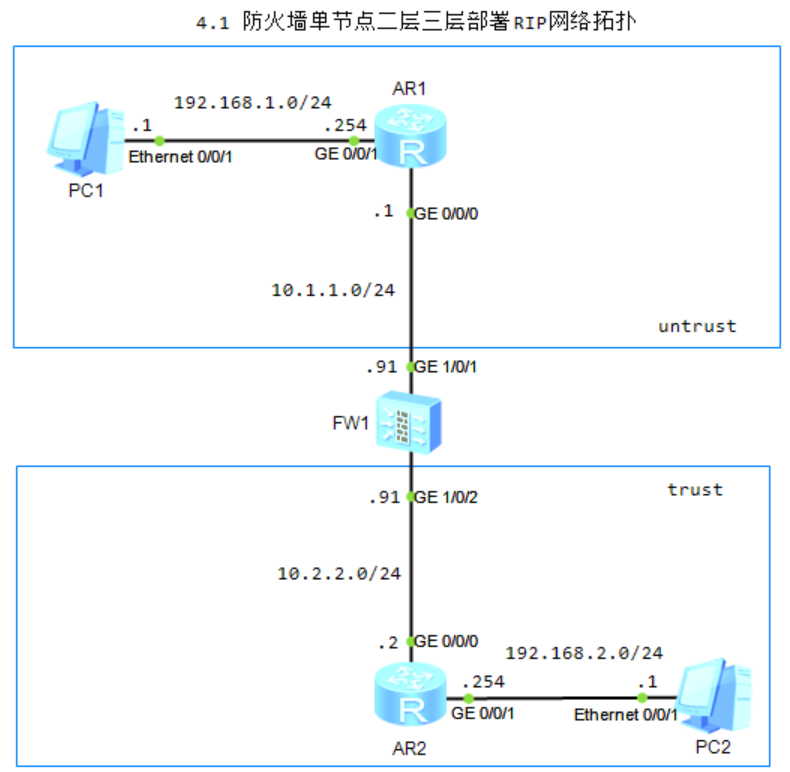

图片[1]-第4章 防火墙单节点二层与三层部署-4.1 防火墙单节点二层与三层部署-路由对接第4章 防火墙单节点二层与三层部署--大赛人网
1)FW1基础配置
interface GigabitEthernet1/0/1
 ip address 10.1.1.91 255.255.255.0
service-manage all permit

interface GigabitEthernet1/0/2
 ip address 10.2.2.91 255.255.255.0
service-manage all permit

firewall zone trust
 add interface GigabitEthernet1/0/2

firewall zone untrust
add interface GigabitEthernet1/0/1

2)FW1配置RIP
rip 1
 version 2
 network 10.0.0.0

3)R1配置RIP
rip 1
 version 2
 network 192.168.1.0
 network 10.0.0.0

4)R2配置RIP
rip 1
 version 2
 network 192.168.2.0
 network 10.0.0.0

5)FW1配置安全区域
security-policy
 rule name t_2_un
  source-zone trust
  destination-zone untrust
  source-address 192.168.2.0 mask 255.255.255.0
  destination-address 192.168.1.0 mask 255.255.255.0
  action permit

 rule name un_2_t
  source-zone untrust
  destination-zone trust
  source-address 192.168.1.0 mask 255.255.255.0
  destination-address 192.168.2.0 mask 255.255.255.0
  action permit

2.OSPF对接

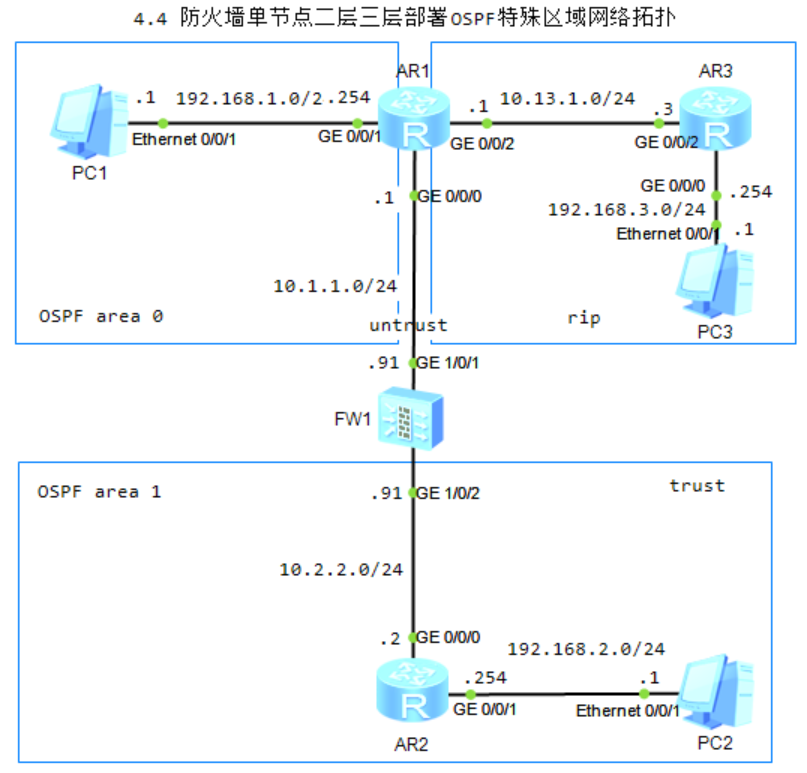

图片[2]-第4章 防火墙单节点二层与三层部署-4.1 防火墙单节点二层与三层部署-路由对接第4章 防火墙单节点二层与三层部署--大赛人网
1)OSPF单区域对接
(1)R1配置
ospf 1 router-id 91.1.1.1
 area 0
interface GigabitEthernet0/0/1
 ospf enable 1 area 0
interface GigabitEthernet0/0/0
  ospf enable 1 area 0

 (2)R2配置
ospf 1 router-id 91.1.1.1
 area 0
interface GigabitEthernet0/0/1
 ospf enable 1 area 0
interface GigabitEthernet0/0/0
  ospf enable 1 area 0


(3)FW1配置
ospf 1 router-id 91.1.1.1
 area 0
interface GigabitEthernet1/0/1
 ospf enable 1 area 0
interface GigabitEthernet1/0/2
 ospf enable 1 area 0

#FW1查看邻居信息
Area Id          Interface                        Neighbor id      State
 0.0.0.0          GigabitEthernet1/0/1             1.1.1.1          Full
 0.0.0.0          GigabitEthernet1/0/2             2.2.2.2          Full

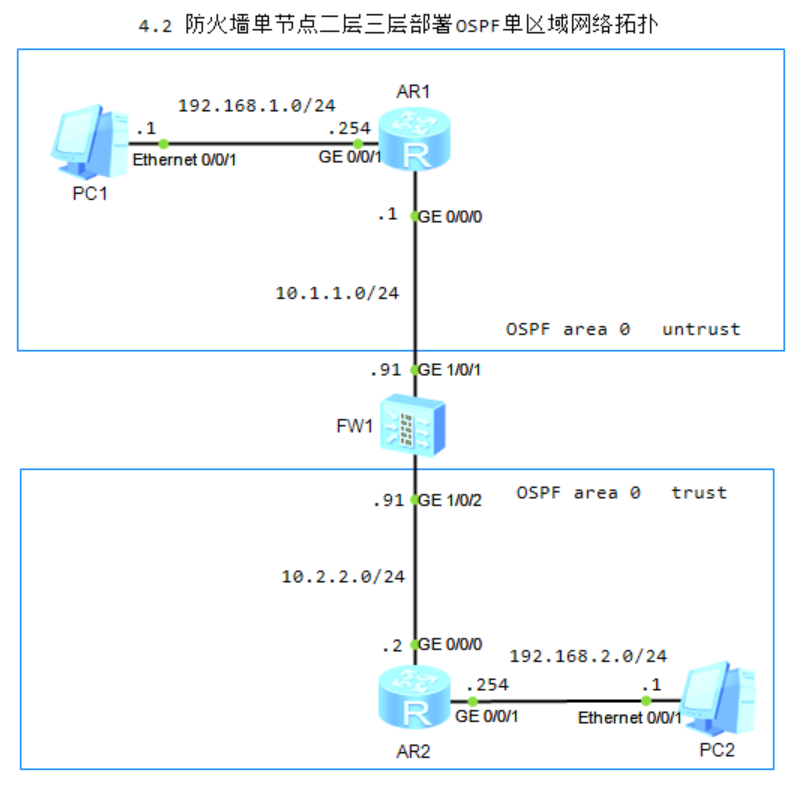

图片[3]-第4章 防火墙单节点二层与三层部署-4.1 防火墙单节点二层与三层部署-路由对接第4章 防火墙单节点二层与三层部署--大赛人网
2)OSPF多区域对接
(1)R1配置
ospf 1 router-id 91.1.1.1
 area 0
interface GigabitEthernet0/0/1
 ospf enable 1 area 0
interface GigabitEthernet0/0/0
  ospf enable 1 area 0

 (2)R2配置
ospf 1 router-id 91.1.1.1
 area 1
interface GigabitEthernet0/0/1
 ospf enable 1 area 1
interface GigabitEthernet0/0/0
  ospf enable 1 area 1

(3)FW1配置
ospf 1 router-id 91.1.1.1
 area 0
 area 1
interface GigabitEthernet1/0/1
 ospf enable 1 area 0
interface GigabitEthernet1/0/2
 ospf enable 1 area 1
#查看邻居
display  ospf peer brief
Area Id          Interface                        Neighbor id      State
 0.0.0.0          GigabitEthernet1/0/1             1.1.1.1          Full
 0.0.0.1          GigabitEthernet1/0/2             2.2.2.2          Full
图片[4]-第4章 防火墙单节点二层与三层部署-4.1 防火墙单节点二层与三层部署-路由对接第4章 防火墙单节点二层与三层部署--大赛人网
3)OSPF特殊区域对接
(1)R1配置
ospf 1 router-id 91.1.1.1
import-route rip 1 #路由引入rip
 area 0
interface GigabitEthernet0/0/1
 ospf enable 1 area 0
interface GigabitEthernet0/0/0
  ospf enable 1 area 0

rip 1
 version 2
 network 10.0.0.0
 import-route ospf 1 #路由引入ospf

 (2)R2配置
ospf 1 router-id 91.1.1.1
 area 1
interface GigabitEthernet0/0/1
 ospf enable 1 area 1
interface GigabitEthernet0/0/0
  ospf enable 1 area 1

(3)R3配置
rip 1
 version 2
 network 10.0.0.0
 network 192.168.3.0

(4)FW1配置
ospf 1 router-id 91.1.1.1
 area 0
 area 1
interface GigabitEthernet1/0/1
 ospf enable 1 area 0
interface GigabitEthernet1/0/2
 ospf enable 1 area 1

#配置安全策略
security-policy
 rule name t_2_un
  source-zone trust
  destination-zone untrust
  source-address 192.168.2.0 mask 255.255.255.0
  destination-address 192.168.1.0 mask 255.255.255.0
  destination-address 192.168.3.0 mask 255.255.255.0
  action permit
 rule name un_2_t
  source-zone untrust
  destination-zone trust
  source-address 192.168.1.0 mask 255.255.255.0
  source-address 192.168.3.0 mask 255.255.255.0
  destination-address 192.168.2.0 mask 255.255.255.0
  action permit

4)OSPF特殊区域对接-stub
(1)FW1配置
ospf 1 router-id 91.1.1.1
  area 0.0.0.1
  stub

(2)R2配置
#配置前查看路由(外部路由)
display ip routing-table
 192.168.3.0/24  O_ASE   150  1           D   10.2.2.91       GigabitEthernet0/0/0

ospf 1 router-id 2.2.2.2
 area 0.0.0.1
  stub

#配置后查看路由(外部路由看不到了,产生默认路由)
display ip routing-table
        0.0.0.0/0   OSPF    10   2           D   10.2.2.91       GigabitEthernet0/0/0

#Stub 作用:ABR设备,不会向stub区域发送OSPF O_ASE外部路由,通过非OSPF进程学习到的路由 导入到OSPF进程,通过非当前OSPF进程学习到的路由 导入到当前OSPF进程 ,屏蔽外部路由进入到stub末梢, 取而代之是ABR向stub区域路由器发送一个默认路由

5)OSPF特殊区域对接-total stub
#配置前查看路由(其他区域路由)
display ip routing-table
 192.168.1.0/24  OSPF    10   3           D   10.2.2.91       GigabitEthernet0/0/0

(1)FW1配置
ospf 1 router-id 91.1.1.1
  area 0.0.0.1
  stub no-summary

(2)R2配置
ospf 1 router-id 2.2.2.2
 area 0.0.0.1
  stub no-summary

#配置后查看路由表(没有其他区域路由-192.168.1.0的路由)
        0.0.0.0/0   OSPF    10   2           D   10.2.2.91       GigabitEthernet0/0/0

#特殊区域 – 保护当前特殊区域中的路由器设备不必吸收过多的路由信息

6)OSPF非特殊区域对接
(1)FW1配置
#配置安全区域策略
security-policy
 rule name t_2_un
  source-zone trust
  destination-zone untrust
  source-address 192.168.2.0 mask 255.255.255.0
  action permit

(2)R1配置
#配置acl策略并在接口绑定
acl number 2000
 rule 10 permit source 192.168.1.0 0.0.0.255
 rule 20 permit source 192.168.2.0 0.0.0.255
 rule 30 permit source 192.168.3.0 0.0.0.255

interface GigabitEthernet1/0/0
 nat outbound 2000

#配置默认路由
ip route-static 0.0.0.0 0.0.0.0 14.1.1.4

#R1配置默认路由通告,(当前如果自己存在默认路由 )当前设备为其他的OSPF邻居发送一个默认路由信息,让其他邻居路由器产生默认路由,并且将下一跳指向到当前设备
ospf 1 router-id 1.1.1.1
 default-route-advertise
 import-route rip 1
 area 0.0.0.0

#(当前自己无论是否存在默认路由 )当前设备为其他的OSPF邻居发送一个默认路由信息,让其他邻居路由器产生默认路由,并且将下一跳指向到当前设备
ospf 1 router-id 1.1.1.1
 default-route-advertise always

#PC1、PC2连通性测试server1
PC>ping 80.1.1.1
From 80.1.1.1: bytes=32 seq=1 ttl=251 time=15 ms

#R1通过RIP下发路由通告
rip 1
 default-route originate
 version 2
 network 10.0.0.0
 import-route ospf 1

#PC3连通性测试server1
PC>ping 80.1.1.1
From 80.1.1.1: bytes=32 seq=1 ttl=251 time=15 ms

3.BGP对接

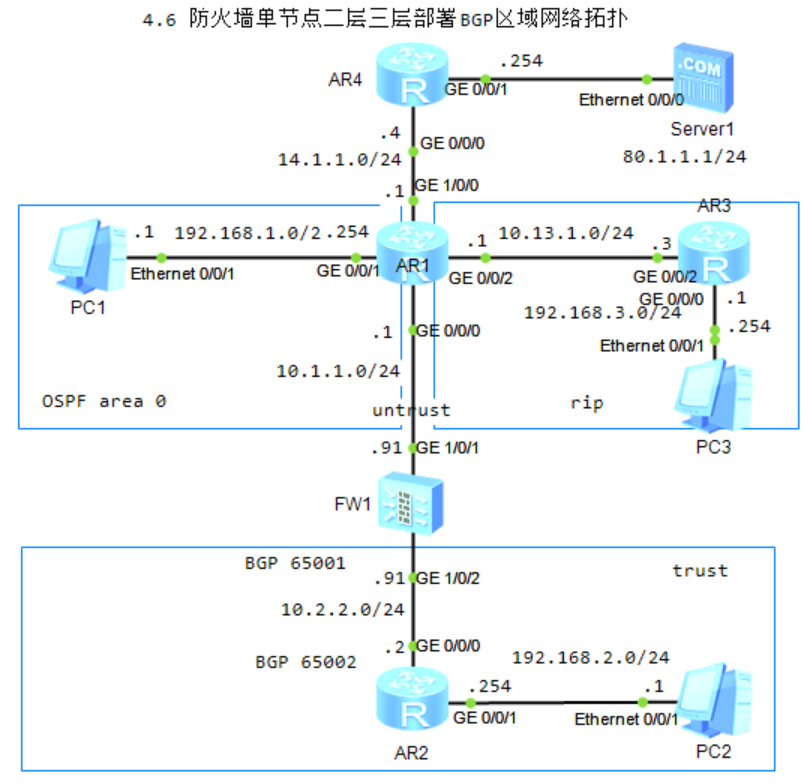

图片[5]-第4章 防火墙单节点二层与三层部署-4.1 防火墙单节点二层与三层部署-路由对接第4章 防火墙单节点二层与三层部署--大赛人网
BGP – 边界网关协议
  每一个路由器 -  AS自治系统号码
	 自治系统号码: 公有  1-64511| 私有 64512-65535
	两侧AS号码一致 -  内部BGP对接关系 IBGP
	两侧AS号码不一致 – 外部BGP对接关系 EBGP
	BGP – 无法激活接口 / 必须手工配置邻居
1)FW1配置bgp
bgp 65001
 peer 10.2.2.2 as-number 65002

2)R2配置bgp
bgp 65002
 peer 10.2.2.91 as-number 65001
network 192.168.2.0 #通告自己的路由信息

3)FW1上OSPF引入BGP
ospf 1 router-id 91.1.1.1
 import-route bgp

4)FW1上OSPF引入BGP
bgp 65001
import-route ospf 1

5)FW1下发默认路由
bgp 65001
default-route imported 下发(导入从OSPF学习到的)默认路由给BGP 邻居
