6.2 接口安全

1.基本概念

通过在交换机的特定接口上部署接口安全(Port Security),实现相应安全要求。

2.基本配置

图片[1]-6.2 接口安全-大赛人网

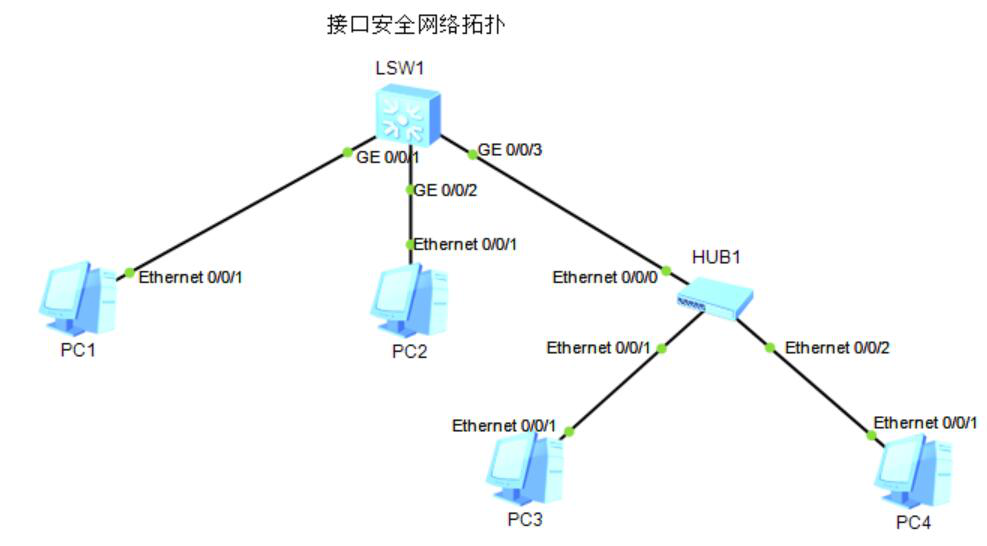

图6-2 接口安全网络拓扑

1)配置端口安全,允许接入一台设备,超出发出警告但能正常转发数据。

[SW1]interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1]port-security enable
[SW1-GigabitEthernet0/0/1]port-security max-mac-num 1
[SW1-GigabitEthernet0/0/1]port-security protect-action restrict

[SW1]interface GigabitEthernet 0/0/2
[SW1-GigabitEthernet0/0/2]port-security enable
[SW1-GigabitEthernet0/0/2]port-security max-mac-num 1
[SW1-GigabitEthernet0/0/2]port-security protect-action restrict

2)配置端口安全,允许接入两台台设备,超出发出警告并关闭转发数据。

[SW1]interface GigabitEthernet 0/0/3
[SW1-GigabitEthernet0/0/3]port-security enable
[SW1-GigabitEthernet0/0/3]port-security max-mac-num 2
[SW1-GigabitEthernet0/0/3]port-security protect-action shutdown

3)查看端口安全

[SW1]display mac-address security
MAC Address    VLAN/       PEVLAN CEVLAN Port            Type      LSP/LSR-ID
               VSI/SI                                              MAC-Tunnel
5489-98ba-2ced 1           -      -      GE0/0/1         security  -
5489-984a-795b 1           -      -      GE0/0/2         security  -
5489-980c-3049 1           -      -      GE0/0/3         security  -

 4)集线器添加设备会出发SW1的G0/0/3shutdown

<SW1>display interface brief
InUti/OutUti: input utility/output utility
Interface                   PHY   Protocol InUti OutUti   inErrors  outErrors
GigabitEthernet0/0/1        up    up          0%     0%          0          0
GigabitEthernet0/0/2        up    up          0%     0%          0          0
GigabitEthernet0/0/3        *down down        0%     0%          0          0

 4)在指定间隔时间后将接口恢复为UP

[SW1]interface GigabitEthernet 0/0/3
[SW1-GigabitEthernet0/0/3]undo shutdown
[SW1]error-down auto-recovery cause auto-defend interval 30

3.Sticky MAC地址

接口激活端口安全后,所学习到地址被称为动态安全MAC地址,在交换机重启后会丢失,把动态MAC地址转换成Sticky MAC地址后保存,重启后不会丢失。

图片[2]-6.2 接口安全-大赛人网

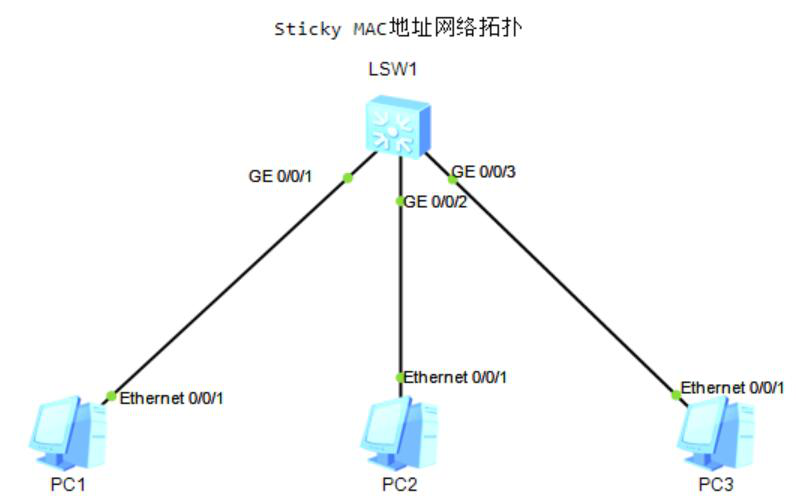

图6-3  Sticky MAC地址网络拓扑

1)查看 MAC地址表

PC1>ping 192.168.1.1
From 192.168.1.1: bytes=32 seq=1 ttl=128 time=47 ms
PC1>ping 192.168.1.2
Ping 192.168.1.2: 32 data bytes, Press Ctrl_C to break

[SW1]dis mac-address
5489-981c-2e25 1           -      -      GE0/0/3         dynamic   0/-
5489-9835-4a13 1           -      -      GE0/0/1         dynamic   0/-
5489-985d-163e 1           -      -      GE0/0/2         dynamic   0/-

2)SW1设置端口1安全,并配置为Sticky MAC地址

[SW1]interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1]port-security enable
[SW1-GigabitEthernet0/0/1]port-security max-mac-num 1
[SW1-GigabitEthernet0/0/1]port-security mac-address sticky

3)SW1设置端口2安全,并配置为Sticky MAC地址

[SW1]interface GigabitEthernet 0/0/2
[SW1-GigabitEthernet0/0/2]port-security enable
[SW1-GigabitEthernet0/0/2]port-security max-mac-num 1
[SW1-GigabitEthernet0/0/2]port-security mac-address sticky

4)SW1设置端口3安全,并配置为Sticky MAC地址,接口与MAC地址绑定

[SW1]interface GigabitEthernet 0/0/3
[SW1-GigabitEthernet0/0/3]port-security enable
[SW1-GigabitEthernet0/0/3]port-security max-mac-num 1
[SW1-GigabitEthernet0/0/3]port-security mac-address sticky
[SW1-GigabitEthernet0/0/3]port-security mac-address sticky 5489-981c-2e25 vlan 1

[SW1]display mac-address
5489-981c-2e25 1           -      -      GE0/0/3         sticky    -

5)PC1和PC2通信查看MAC地址表,save保存

PC1>ping 192.168.1.3
From 192.168.1.3: bytes=32 seq=1 ttl=128 time=31 ms
PC2>ping 192.168.1.3
From 192.168.1.3: bytes=32 seq=1 ttl=128 time=32 ms

[SW1]display mac-address
5489-981c-2e25 1           -      -      GE0/0/3         sticky    -
5489-9835-4a13 1           -      -      GE0/0/1         sticky    -
5489-985d-163e 1           -      -      GE0/0/2         sticky    -

<SW1>save
The current configuration will be written to the device.
Are you sure to continue?[Y/N]y
Info: Please input the file name ( *.cfg, *.zip ) [vrpcfg.zip]:
Now saving the current configuration to the slot 0.
Save the configuration successfully.

6)重启交换机查看MAC地址表

<SW1>display mac-address
5489-981c-2e25 1           -      -      GE0/0/3         sticky    -
5489-9835-4a13 1           -      -      GE0/0/1         sticky    -
5489-985d-163e 1           -      -      GE0/0/2         sticky    -
