1.2 静态路由

1.网络拓扑

图片[1]-1.2 静态路由-大赛人网

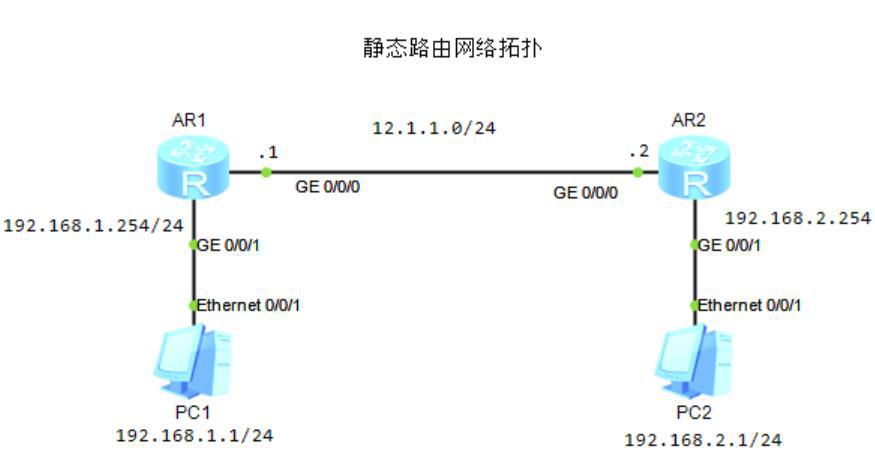

图1-6 静态路由网络拓扑
图片[2]-1.2 静态路由-大赛人网

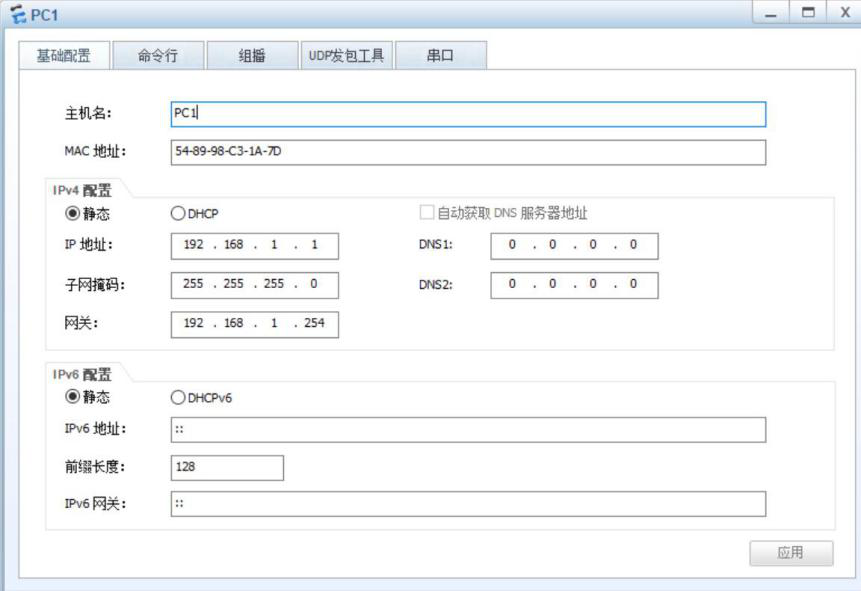

图1-7  PC1网络配置
图片[3]-1.2 静态路由-大赛人网

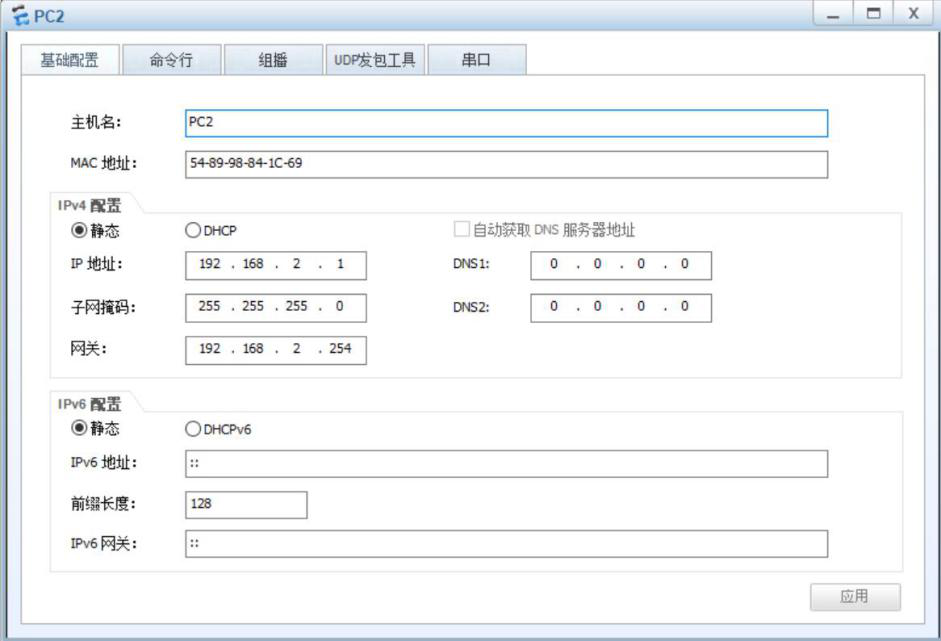

图1-8  PC2网络配置

2.基本配置

1)R1配置

<Huawei>system-view
[Huawei]sysname R1
[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]ip address 12.1.1.1 255.255.255.0
[R1-GigabitEthernet0/0/0]quit
[R1]interface GigabitEthernet 0/0/1
[R1-GigabitEthernet0/0/1]ip address 192.168.1.254 255.255.255.0
[R1]ip route-static 192.168.2.0 255.255.255.0 12.1.1.2
[R1]display ip routing-table protocol static
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
192.168.2.0/24 Static 60 0 RD 12.1.1.2        GigabitEthernet0/0/0

2)R1配置

<Huawei>system-view
[Huawei]sysname R2
[R2]interface GigabitEthernet 0/0/0
[R2-GigabitEthernet0/0/0]ip address 12.1.1.2 255.255.255.0
[R2-GigabitEthernet0/0/1]quit
[R2]interface GigabitEthernet 0/0/1
[R2-GigabitEthernet0/0/1]ip address 192.168.2.254 255.255.255.0
[R2]ip route-static 192.168.1.0 24 12.1.1.1
[R2]display ip routing-table protocol static
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
    192.168.1.0/24  Static  60   0          RD   12.1.1.1        GigabitEthernet0/0/0

3)测试

图片[4]-1.2 静态路由-大赛人网

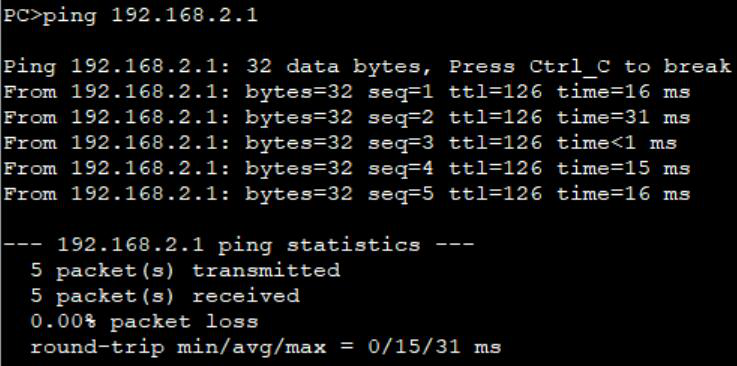

图1-9 PC1测试
图片[5]-1.2 静态路由-大赛人网

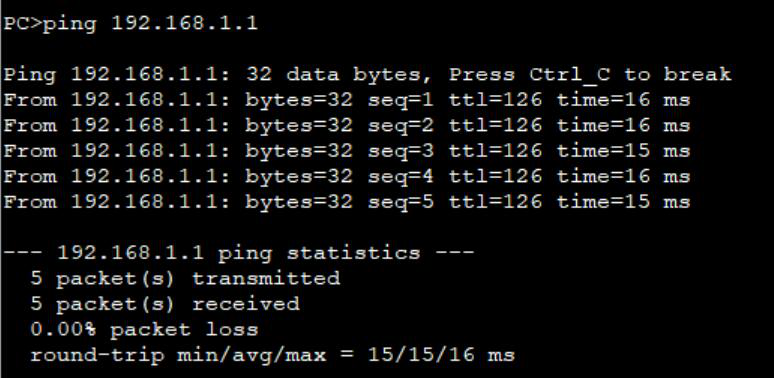

图1-10 PC2测试

4.静态路由配置注意点

1)出接口为BMA(广播型多路访问)网络类型(以太网),需要指定下一条IP地址。
[R2]ip route-static 192.168.1.0 24 12.1.1.1
2)如果出接口为点对点(P2P)网络类型,仅需指定出接口。
图片[6]-1.2 静态路由-大赛人网
图1-11 点对点(P2P)网络类型静态路由网络拓扑
[R1]ip route-static 192.168.2.0 255.255.255.0 Serial 0/0/0
[R2]ip route-static 192.168.1.0 24 Serial 0/0/0

3)出接口为NBMA(非广播多路访问)网络类型,需要指定下一条IP地址。

图片[7]-1.2 静态路由-大赛人网

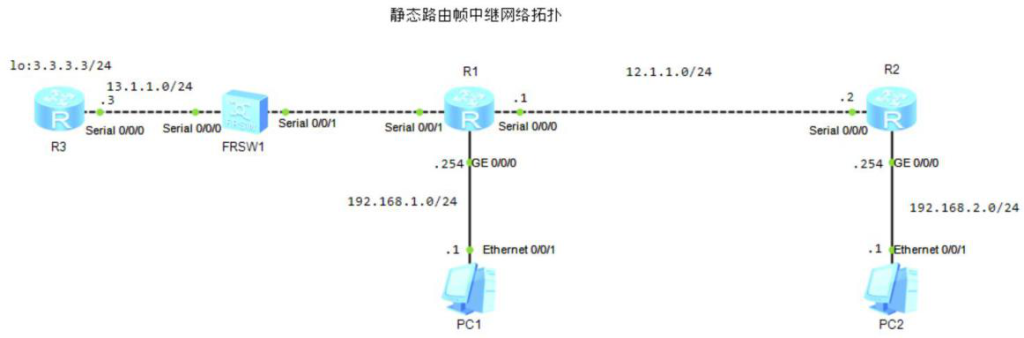

图1-12 帧中继网络类型静态路由网络拓扑
[R1]ip route-static 3.3.3.0 255.255.255.0 13.1.1.3

4.默认路由

缺省路由是替补路由,只有当其他的路由都不可达时才会使用缺省路由,缺省路由适合用于边缘路由器。

图片[8]-1.2 静态路由-大赛人网

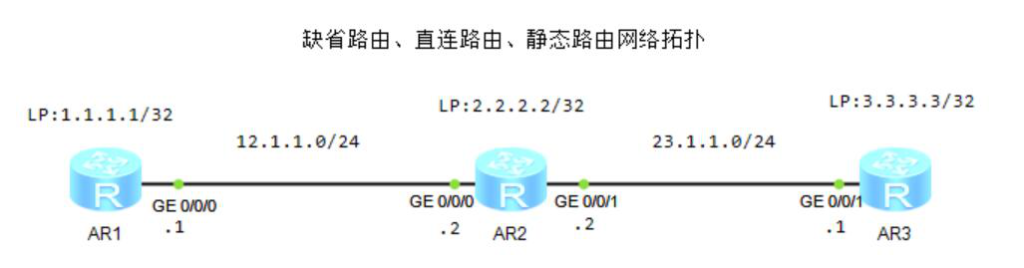

图1-13 缺省路由网络拓扑
