1.2 静态路由

012014

5.路由备份

1）网络拓扑

图片[1]-1.2 静态路由-大赛人网

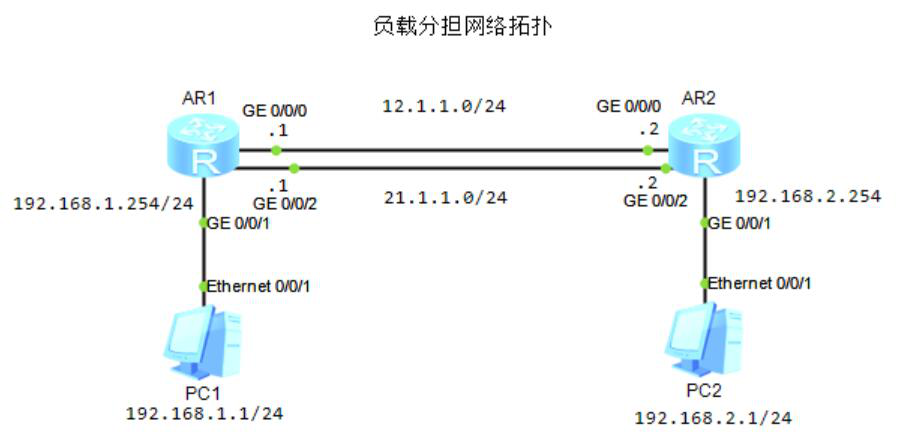

图1-14 浮动静态路由网络拓扑

2）R1和R2配置

[R1]interface GigabitEthernet 0/0/2
[R1-GigabitEthernet0/0/2]ip address 21.1.1.1 255.255.255.0
[R1-GigabitEthernet0/0/2]quit
[R1]ip route-static 192.168.2.0 255.255.255.0 21.1.1.2
[R1]display ip routing-table protocol static
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
192.168.2.0/24  Static  60   0          RD   12.1.1.2        GigabitEthernet0/0/0
                    Static  60   0          RD   21.1.1.2        GigabitEthernet0/0/2
[R2]interface GigabitEthernet 0/0/2
[R2-GigabitEthernet0/0/2]ip address 21.1.1.2 255.255.255.0
[R2-GigabitEthernet0/0/2]quit
[R2]ip route-static 192.168.1.0 255.255.255.0 21.1.1.1
[R2]display ip routing-table protocol static
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
192.168.1.0/24  Static  60   0   RD   12.1.1.1  GigabitEthernet0/0/0
                    Static  60   0          RD   21.1.1.1        GigabitEthernet0/0/2

3）测试

图片[2]-1.2 静态路由-大赛人网

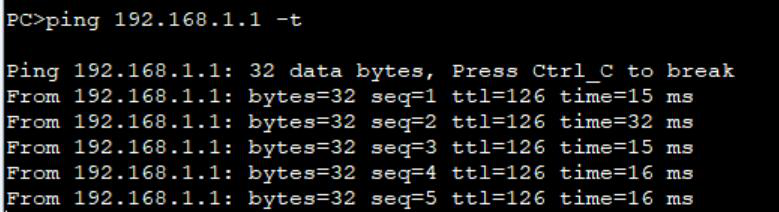

图1-15 PC1测试
图片[3]-1.2 静态路由-大赛人网

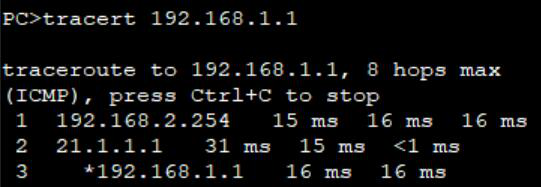

图1-16  PC2测试
图片[4]-1.2 静态路由-大赛人网

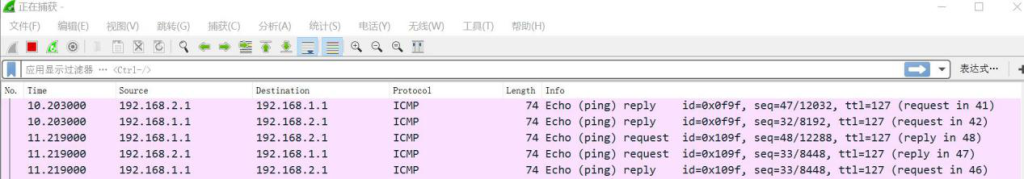

图1-17 G0/0/0抓包
图片[5]-1.2 静态路由-大赛人网
图1-18 G0/0/1抓包
图片[6]-1.2 静态路由-大赛人网

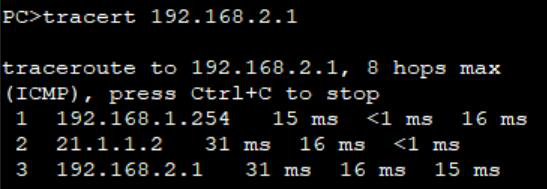

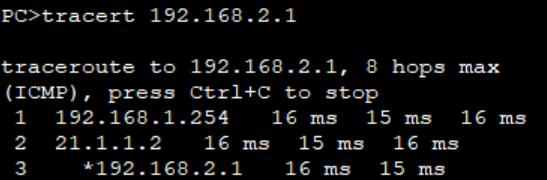

图1-19 PC1路由跟踪
图片[7]-1.2 静态路由-大赛人网

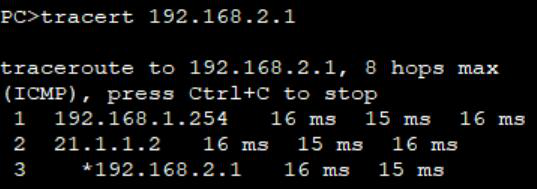

图1-20 PC2路由跟踪

6.浮动静态路由

1)R1和R2配置

[R1]ip route-static 192.168.2.0 255.255.255.0 12.1.1.2 preference 10
[R1]display ip routing-table protocol static
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
    192.168.2.0/24  Static  10   0          RD   12.1.1.2        GigabitEthernet0/0/0
Static routing table status : <Inactive>
 Destinations : 1        Routes : 1
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
    192.168.2.0/24  Static  60   0          R    21.1.1.2        GigabitEthernet0/0/2

<R1>display ip routing-table
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
    192.168.2.0/24  Static  10   0          RD   12.1.1.2        GigabitEthernet0/0/0

[R2]ip route-static 192.168.1.0 255.255.255.0 12.1.1.1 preference 10
[R2]display ip routing-table protocol static
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
    192.168.1.0/24  Static  10   0          RD   12.1.1.1        GigabitEthernet0/0/0
Static routing table status : <Inactive>
         Destinations : 1        Routes : 1
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
192.168.1.0/24  Static  60   0          R    21.1.1.1        GigabitEthernet0/0/2

<R2>display ip routing-table
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
    192.168.1.0/24  Static  10   0          RD   12.1.1.1        GigabitEthernet0/0/0

 2）PC1和PC2跟踪路由信息

图片[8]-1.2 静态路由-大赛人网

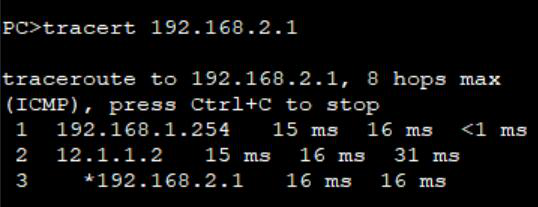

图1-21 PC1路由跟踪
图片[9]-1.2 静态路由-大赛人网

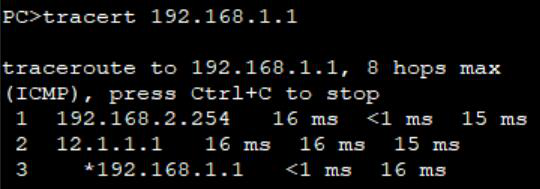

图1-22 PC2路由跟踪

3）关闭G0/0/0端口，查看路由表信息

[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]shutdown
[R1-GigabitEthernet0/0/0]quit
[R1]display ip routing-table
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
    192.168.2.0/24  Static  60   0          RD   21.1.1.2        GigabitEthernet0/0/2
[R2]interface GigabitEthernet 0/0/0
[R2-GigabitEthernet0/0/0]shutdown

4）PC1跟踪路由信息，切换至另一条线路

图片[10]-1.2 静态路由-大赛人网
图1-23 PC1路由跟踪
图片[11]-1.2 静态路由-大赛人网
图1-24 PC2路由跟踪

7.静态路由与BFD联动

静态路由无法感知网络拓扑的变化而做出动态响应，使用BFD（双向转发检测）改善静态路由的不足，以实现网络可靠性机制。

1）网络拓扑

图片[12]-1.2 静态路由-大赛人网

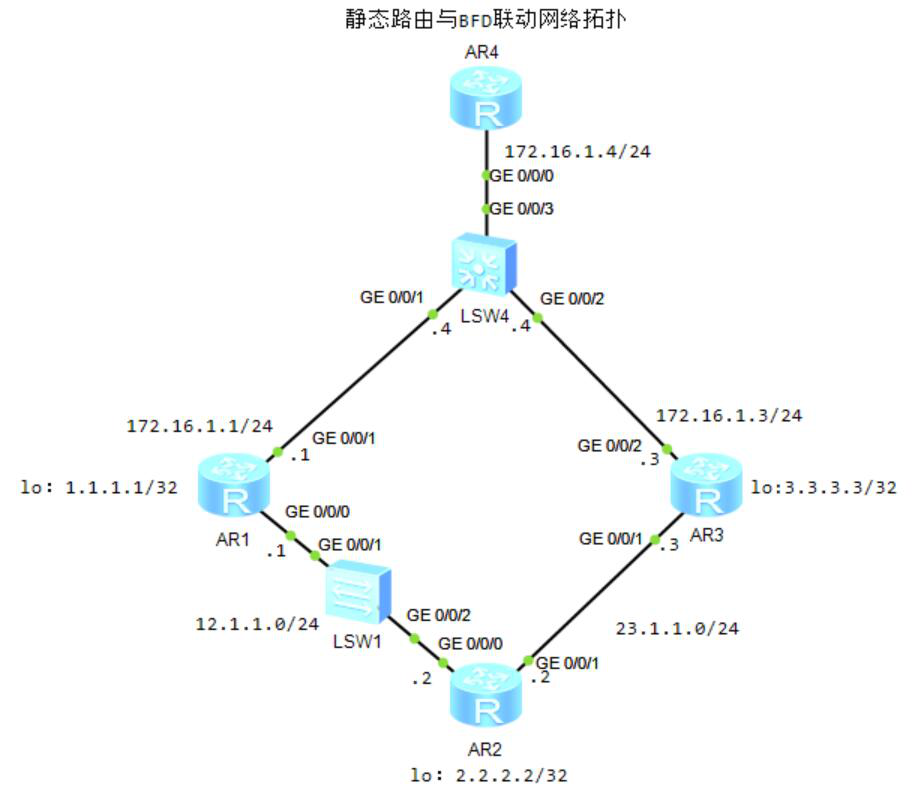

图1-25 静态路由与BFD联系网络拓扑

2）网络配置

[R1]bfd
[R1-bfd]quit
[R1]bfd dsrw bind peer-ip 12.1.1.2
[R1-bfd-session-dsrw]discriminator local 10
[R1-bfd-session-dsrw]discriminator remote 20
[R1-bfd-session-dsrw]commit

[R2]bfd
[R2-bfd]quit
[R2]bfd dsrw bind peer-ip 12.1.1.1
[R2-bfd-session-dsrw]discriminator local 20
[R2-bfd-session-dsrw]discriminator remote 10
[R2-bfd-session-dsrw]commit
[R2-bfd-session-dsrw]quit
[R2]ip route-static 172.16.1.0 255.255.255.0 12.1.1.1 track bfd-session dsrw
[R2]ip route-static 172.16.1.0 255.255.255.0 23.1.1.3 preference 80

[R2]display bfd session all
Local Remote     PeerIpAddr      State     Type        InterfaceName
20    10         12.1.1.1        Up        S_IP_PEER
Total UP/DOWN Session Number : 1/0

[R2]display ip routing-table
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
 172.16.1.0/24  Static  60   0          RD   12.1.1.1        GigabitEthernet0/0/0

[R4]ip route-static 12.1.1.0 24 172.16.1.1
[R4]ip route-static 23.1.1.0 24 172.16.1.3

<R2>tracert 172.16.1.4
 traceroute to  172.16.1.4(172.16.1.4), max hops: 30 ,packet length: 40,press CTRL_C to break
 1 12.1.1.1 40 ms  40 ms  40 ms
 2 172.16.1.4 70 ms  70 ms  50 ms

3）关闭R1 GigabitEthernet0/0/0口

[R1-GigabitEthernet0/0/0]shutdown
[R2]display bfd session all
Local Remote     PeerIpAddr      State     Type        InterfaceName
20    10         12.1.1.1        Down      S_IP_PEER
Total UP/DOWN Session Number : 0/1

[R2]display ip routing-table
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
 172.16.1.0/24  Static  80   0          RD   23.1.1.3        GigabitEthernet0/0/1
<R2>tracert 172.16.1.4
 traceroute to  172.16.1.4(172.16.1.4), max hops: 30 ,packet length: 40,press CTRL_C to break
 1 23.1.1.3 30 ms  10 ms  10 ms
 2 172.16.1.4 40 ms  40 ms  50 ms

8.静态路由与NQA联动

NQA主要用于网络性能检测及运行状况分析，只需要静态路由设备支出NQA即可。

1）网络拓扑

图片[13]-1.2 静态路由-大赛人网
图1-26 静态路由与NQA联系网络拓扑

2）网络配置

配置管理者名称dsrw，测试实例dsrw.com，测试类型为ICMP，测试对象IP地址，测试时间间隔，探测次数，探测报文发送间隔时间，超时时间，开始测试。
[R2]nqa test-instance dsrw dsrw.com
[R2-nqa-dsrw-dsrw.com]test-type icmp
[R2-nqa-dsrw-dsrw.com]destination-address ipv4 12.1.1.1
[R2-nqa-dsrw-dsrw.com]frequency 6
[R2-nqa-dsrw-dsrw.com]probe-count 2
[R2-nqa-dsrw-dsrw.com]interval seconds 2
[R2-nqa-dsrw-dsrw.com]timeout 2
[R2-nqa-dsrw-dsrw.com]start now
[R2-nqa-dsrw-dsrw.com]quit
将静态路由与NQA联动，配置另外一条浮动路由。
[R2]ip route-static 172.16.1.0 24 12.1.1.1 track nqa dsrw dsrw.com
[R2]ip route-static 172.16.1.0 24 23.1.1.3 preference 80
[R2]display nqa results
  NQA entry(dsrw, dsrw.com) :testflag is active ,testtype is icmp
  1 . Test 88 result   The test is finished
   Send operation times: 2              Receive response times: 2
   Completion:success                   RTD OverThresholds number: 0
   Attempts number:1                    Drop operation number:0
   Disconnect operation number:0        Operation timeout number:0
   System busy operation number:0       Connection fail number:0
   Operation sequence errors number:0   RTT Status errors number:0
   Destination ip address:12.1.1.1
   Min/Max/Average Completion Time: 40/40/40
   Sum/Square-Sum  Completion Time: 80/3200
   Last Good Probe Time: 2023-01-04 18:27:14.3
   Lost packet ratio: 0 %
路由跟踪
[R2]tracert 172.16.1.4
 traceroute to  172.16.1.4(172.16.1.4), max hops: 30 ,packet length: 40,press CTRL_C to break
 1 12.1.1.1 50 ms  40 ms  40 ms
 2 172.16.1.4 100 ms  80 ms  90 ms

3）关闭R1 GigabitEthernet0/0/0口

[R1-GigabitEthernet0/0/0]shutdown
[R2]display nqa results
 NQA entry(dsrw, dsrw.com) :testflag is active ,testtype is icmp
  1 . Test 198 result   The test is finished
   Send operation times: 2              Receive response times: 0
   Completion:failed                    RTD OverThresholds number: 0
   Attempts number:1                    Drop operation number:0
   Disconnect operation number:0        Operation timeout number:2
   System busy operation number:0       Connection fail number:0
   Operation sequence errors number:0   RTT Status errors number:0
   Destination ip address:12.1.1.1
   Min/Max/Average Completion Time: 0/0/0
   Sum/Square-Sum  Completion Time: 0/0
   Last Good Probe Time: 0000-00-00 00:00:00.0
   Lost packet ratio: 100 %
路由跟踪
[R2]tracert 172.16.1.4
 traceroute to  172.16.1.4(172.16.1.4), max hops: 30 ,packet length: 40,press CTRL_C to break
 1 23.1.1.3 30 ms  20 ms  30 ms
 2 172.16.1.4 50 ms  40 ms  40 ms

1 2
