18.2 配置端口安全

图片[1]-18.2 配置端口安全-大赛人网

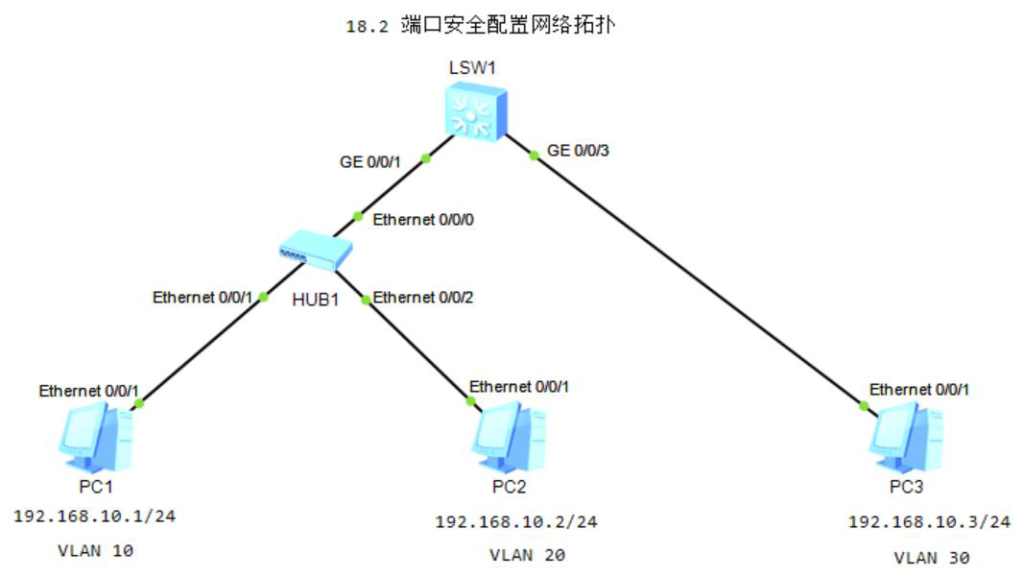

图18-2 端口安全配置网络拓扑

1.SW1配置

[SW1]interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1]port link-type access
[SW1-GigabitEthernet0/0/1]port default vlan 10
[SW1]interface GigabitEthernet 0/0/3
[SW1-GigabitEthernet0/0/3]port link-type access
[SW1-GigabitEthernet0/0/3]port default vlan 10

2.G0/0/1配置端口安全,只能允许一台主机接入

[SW1]interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1]port-security enable
[SW1-GigabitEthernet0/0/1]port-security max-mac-num 1
[SW1-GigabitEthernet0/0/1]port-security protect-action shutdown

3.PC1与PC3连通性测试

PC>ping 192.168.10.3
Ping 192.168.10.3: 32 data bytes, Press Ctrl_C to break
From 192.168.10.3: bytes=32 seq=1 ttl=128 time=32 ms

4.PC2与PC3连通性测试

PC>ping 192.168.10.3
Ping 192.168.10.3: 32 data bytes, Press Ctrl_C to break
Request timeout!
Request timeout!

5.G0/0/1端口恢复方法一:接口模式下开启端口

[SW1]display interface brief
GigabitEthernet0/0/1        *down down        0%     0%          0          0
[SW1-GigabitEthernet0/0/1]undo shutdown
SW1]display interface brief
GigabitEthernet0/0/1        up    up          0%     0%          0          0

6.G0/0/1端口恢复方法二:全局模式配置自动恢复

[SW1]error-down auto-recovery cause auto-defend interval 30

7.端口保护模式三种

[SW1-GigabitEthernet0/0/1]port-security protect-action protect
//protect,接口将丢弃源MAC地址与MAC地址表不匹配的报文。
[SW1-GigabitEthernet0/0/1]port-security protect-action restrict
//restrict,接口将丢弃源地址在MAC表以外的报文,同时发出警告。
[SW1-GigabitEthernet0/0/1]port-security protect-action shutdown
//shutdown,接口将执行关闭端口。
