10.2 MSTP

图片[1]-10.2 MSTP-大赛人网

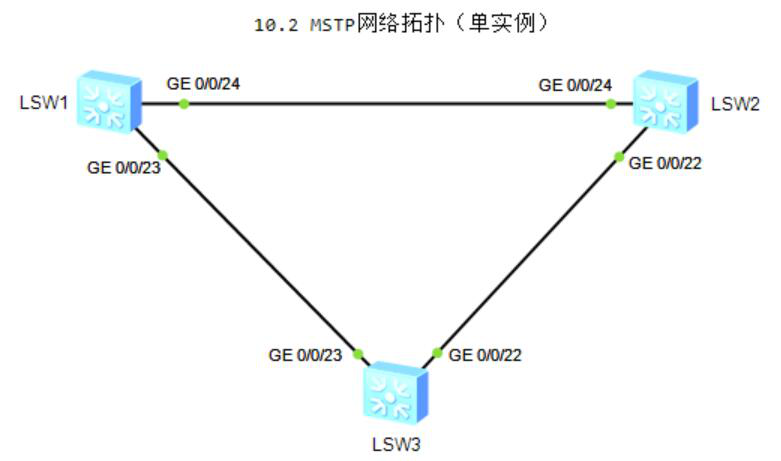

图10-2 MSTP单实例网络拓扑

1.MSTP单实例

1)SW1配置

[SW1]stp region-configuration
//进入MST域视图
[SW1-mst-region]region-name dsrw
//修改MST域视图名称
[SW1-mst-region]revision-level 1
//修改MST域级别
[SW1-mst-region]active region-configuration
//激活MST配置
[SW1]stp mode mstp
[SW1]stp root primary
[SW1]stp enable

2)SW2配置

[SW2]stp region-configuration
[SW2-mst-region]region-name dsrw
[SW2-mst-region]revision-level 1
[SW2-mst-region]active region-configuration
[SW2]stp mode mstp
[SW2]stp root secondary
[SW2]stp enable

3)SW3配置

[SW3]stp region-configuration
[SW3-mst-region]region-name dsrw
[SW3-mst-region]revision-level 1
[SW3-mst-region]active region-configuration
[SW3]stp mode mstp
[SW3]stp enable
[SW3]display stp region-configuration
 Oper configuration
   Format selector    :0
   Region name        :dsrw
   Revision level     :1
   Instance   VLANs Mapped
      0       1 to 4094
