8.5 ISIS路由汇总

图片[1]-8.5 ISIS路由汇总-大赛人网

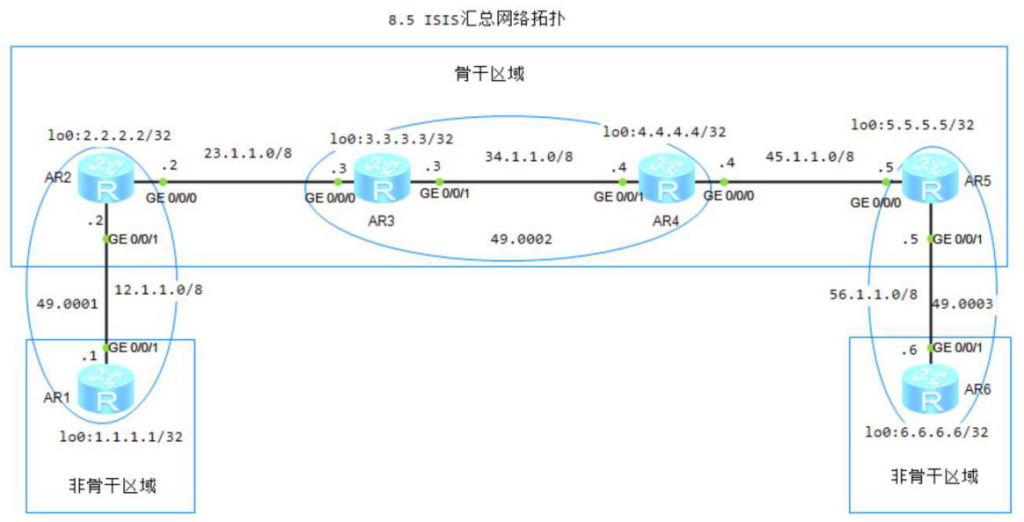

图8-5 ISIS路由汇总网络拓扑

1.L1区域路由通告给L2时进行汇总

1)R2将49.0001的路由1.1.1.1/32同步到L2区域是汇总为1.1.1.1/24

<R3>display ip routing-table protocol isis
 1.1.1.1/32  ISIS-L2 15   20          D   23.1.1.2        GigabitEthernet0/0/0

[R2]isis 1
[R2-isis-1]summary 1.1.1.1 255.255.255.0

<R3>display ip routing-table protocol isis
 1.1.1.0/24  ISIS-L2 15   20          D   23.1.1.2        GigabitEthernet0/0/0

2.L2区域路由通告给L1时进行汇总

1)R2做路由泄露

[R2]acl 2002
[R2-acl-basic-2002]rule permit source 6.6.6.6 0
[R2]route-policy dsrw permit node 10
[R2-route-policy]if-match acl 2002
[R2]isis 1
[R2-isis-1]import-route isis level-2 into level-1 filter-policy route-policy dsrw

2)查看R1的ISIS路由信息

<R1>display ip routing-table protocol isis
 6.6.6.6/32  ISIS-L1 15   50          D   12.1.1.2        GigabitEthernet0/0/1
[R2-isis-1]summary 6.6.6.6 255.255.255.0 level-1

<R1>display ip routing-table protocol isis
 6.6.6.0/24  ISIS-L1 15   50          D   12.1.1.2        GigabitEthernet0/0/1

3)为了防止环路,在R2手动生成null0路由

[R2-isis-1]undo summary 6.6.6.0 255.255.255.0 level-1
[R2-isis-1]summary 1.1.1.1 255.255.255.0 generate_null0_route
[R2-isis-1]summary 6.6.6.6 255.255.0.0 level-1 generate_null0_route
[R2-isis-1]display ip routing-table protocol isis
 1.1.1.0/24  ISIS-L2 255  0           D   0.0.0.0         NULL0
 6.6.0.0/16  ISIS-L1 255  0           D   0.0.0.0         NULL0
