第5章 防火墙双机热备高可用-5.1 路由器VRRP双机热备

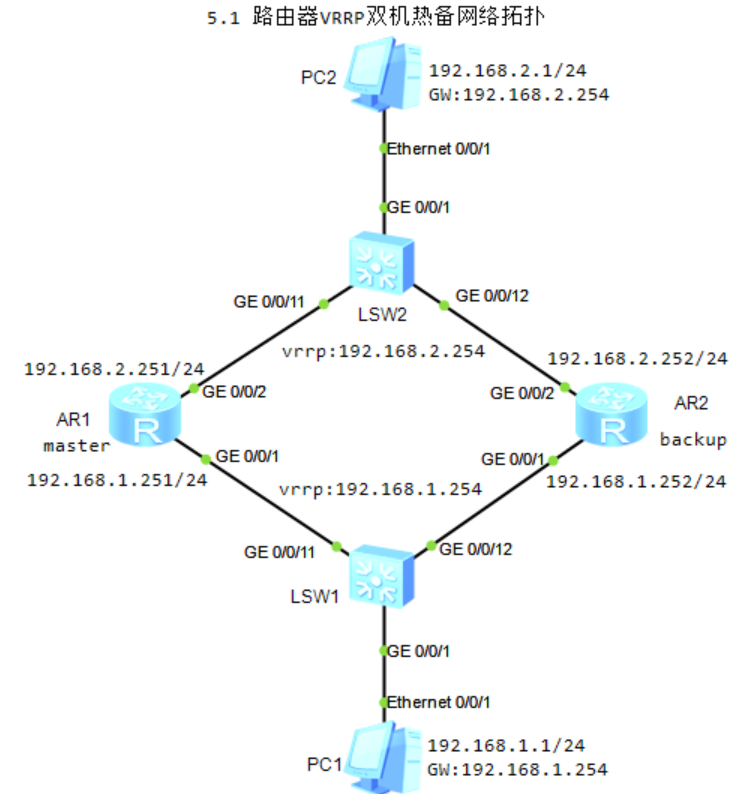

图片[1]-第5章 防火墙双机热备高可用-5.1 路由器VRRP双机热备-大赛人网

1.R1配置

interface GigabitEthernet0/0/1
 ip address 192.168.1.251 255.255.255.0
 vrrp vrid 1 virtual-ip 192.168.1.254
 vrrp vrid 1 priority 150
interface GigabitEthernet0/0/2
 ip address 192.168.2.251 255.255.255.0
 vrrp vrid 2 virtual-ip 192.168.2.254
 vrrp vrid 2 priority 150

2.R2配置

interface GigabitEthernet0/0/1
 ip address 192.168.1.252 255.255.255.0
 vrrp vrid 1 virtual-ip 192.168.1.254

interface GigabitEthernet0/0/2
 ip address 192.168.2.252 255.255.255.0
 vrrp vrid 2 virtual-ip 192.168.2.254

3.R1查看vrrp

display vrrp brief
VRID  State        Interface                Type     Virtual IP
1     Master       GE0/0/1                  Normal   192.168.1.254
2     Master       GE0/0/2                  Normal   192.168.2.254

4.R2查看vrrp

display vrrp brief
VRID  State        Interface                Type     Virtual IP
1     Backup       GE0/0/1                  Normal   192.168.1.254
2     Backup       GE0/0/2                  Normal   192.168.2.254

5.当vrrp双机热备网络中,出现单侧链路故障,并且导致双侧主角色不一致,导1致网络无法联通。

解决方案:确保双侧主角色一致。

6.当vrrp双机热备网络中, 出现双侧主角色不一致,链路不出现故障,不影响数据通信,但是来回路径不一致,对于路由器,转发数据时查看路由表。
