8.10 IGMP Snooping

1.基本概念

IGMP Snooping主要用于在交换机上优化组播流量的转发行为。

1)路由器接口(RP):运行IGMP Snooping的交换机朝向上游组播路由器的接口。

2)成员接口(MP):运行IGMP Snooping的交换机朝向组播成员的接口。

3)二层组播转发表:用于指导交换机转发组播流量。

2.IGMP Snooping基础配置

图片[1]-8.10 IGMP Snooping-大赛人网

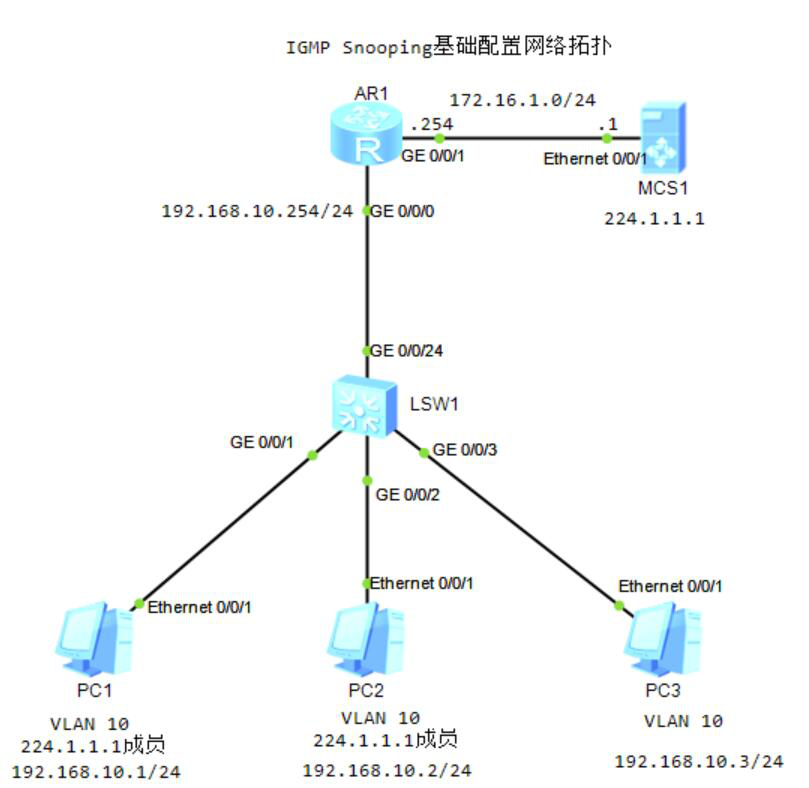

图8-16 IGMP Snooping基础配置网络拓扑

1)R1配置(ENSP环境下手动在路由器上面向交换机的接口下配置静态组播组源地址)

[R1]multicast routing-enable
[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]pim dm
[R1-GigabitEthernet0/0/0]igmp enable
[R1-GigabitEthernet0/0/0]igmp static-group 224.1.1.1
[R1]interface GigabitEthernet 0/0/1
[R1-GigabitEthernet0/0/1]pim dm

2)SW1基本配置

[SW1]igmp-snooping enable
[SW1]vlan 10
[SW1-vlan10]igmp-snooping enable
[SW1]interface GigabitEthernet 0/0/24
[SW1-GigabitEthernet0/0/24]port link-type access
[SW1-GigabitEthernet0/0/24]port default vlan 10
[SW1-GigabitEthernet0/0/24]quit
[SW1]interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1]port link-type  access
[SW1-GigabitEthernet0/0/1]port default vlan 10
[SW1]interface GigabitEthernet 0/0/2
[SW1-GigabitEthernet0/0/2]port link-type access
[SW1-GigabitEthernet0/0/2]port default vlan 10
[SW1]interface GigabitEthernet 0/0/3
[SW1-GigabitEthernet0/0/3]port link-type access
[SW1-GigabitEthernet0/0/3]port default vlan 10

3)SW1配置GigabitEthernet0/0/24为静态路由接口,GigabitEthernet0/0/1、GigabitEthernet0/0/2接口为特定组播组

[SW1-GigabitEthernet0/0/24]igmp-snooping static-router-port vlan 10
[SW1-GigabitEthernet0/0/1]l2-multicast static-group group-address 224.1.1.1 vlan 10
[SW1-GigabitEthernet0/0/2]l2-multicast static-group group-address 224.1.1.1 vlan 10

4)查看VLAN中路由器接口

[SW1]display igmp-snooping router-port vlan 10
 Port Name                       UpTime        Expires       Flags
 VLAN 10, 1 router-port(s)
 GE0/0/24                        00:22:59      --            STATIC | DYNAMIC

5)查看成员接口信息

[SW1]display igmp-snooping port-info vlan 10
 VLAN 10, 1 Entry(s)
(*, 224.1.1.1)  GE0/0/1                       S--
                GE0/0/2                       S--
2 port(s)

[SW1]display l2-multicast forwarding-table vlan 10
 Router-port    GigabitEthernet0/0/24    10
(*, 224.1.1.1)    GigabitEthernet0/0/1     10
           GigabitEthernet0/0/2     10
 GigabitEthernet0/0/24    10

6)IGMP Snooping代理

[SW1]igmp-snooping enable
[SW1]vlan 1
[SW1-vlan1]igmp-snooping enable
[SW1-vlan1]igmp-snooping proxy
[SW1]display igmp-snooping statistics vlan 1
 IGMP Snooping Packets Counter
   Statistics for VLAN 1
     Recv V1 Report          0
     Recv V2 Report          0
     Recv V3 Report          0
     Recv V1 Query           0
     Recv V2 Query           58
     Recv V3 Query           0
     Recv Leave              0
     Recv Pim Hello          80
     Send Query(S=0)         0
     Send Query(S!=0)        0
     Proxy Send General Query               2
     Proxy Send Group-Specific Query        0
     Proxy Send Group-Source-Specific Query 0
