第9章 MPLS和MPLS VPN-9.1 MPLS基础

1.基本概念

MPLS(多协议标签交换)能支持多种网络协议,基于标签信息对报文进行转发,提高数据转发效率,在原有IP报文基础上增加MPLS标签头部(二层头部之后、三层头部之前)。

1)LSR(标签交换路由器)

激活了MPLS功能的路由器,维护标签报文转发的信息,根据这些信息对标签报文进行处理。

2)Ingress(入站LSR)

将IP报文进行处理,压入标签头部并生成标签报文的LSR,处于MPLS域边界。

3)Transit LSR(中转LSR)

将标签报文进行处理,处理后继续进行转发的LSR。

4)Egress LSR(出站LSR)

将标签报文中的标签头部移除,还原为IP报文的LSR

5)Label(标签)

IP报文进入MPLS时,标签头部被压入IP头部之前、二层头部之后。

6)FEC(等价转发类)

具有相同特征的报文,在转发过程中采用相同的方式进行处理。

7)LSP(标签交换路径)

报文在MPLS域内的转发过程所经过的路径。

8)标签分发协议

实现LSP的建立、维护及标签分发的协议,分静态和动态。

2.静态LSP的建立

1)手工配置(静态LSP)

LSP是单向的,为实现两个网络互相访问,需要建立两条LSP。

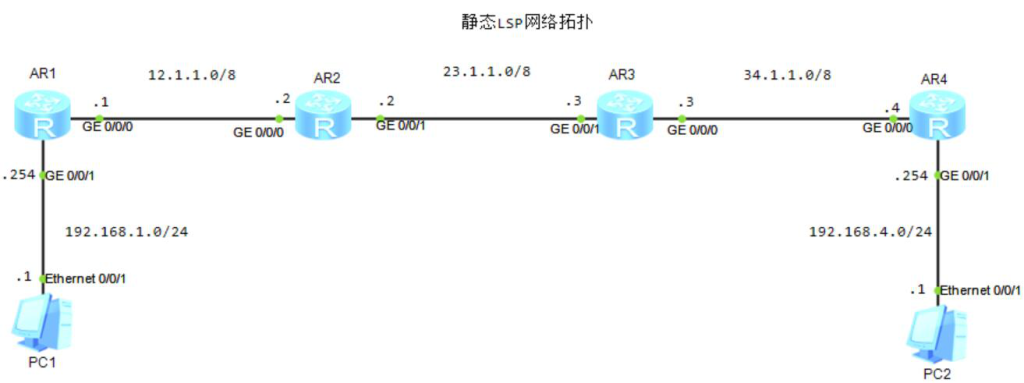

图片[1]-第9章 MPLS和MPLS VPN-9.1 MPLS基础-大赛人网
图9-1 静态LSP配置网络拓扑

(1)入站、出站LSR配置静态路由

[R1]ip route-static 192.168.4.0 24 12.1.1.2
[R4]ip route-static 192.168.1.0 24 34.1.1.3

(2)R1配置MPLS

[R1]mpls lsr-id 1.1.1.1
[R1]mpls
[R1-mpls]quit
[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]mpls
[R1]interface GigabitEthernet 0/0/1
[R1-GigabitEthernet0/0/1]mpls

(3)R2配置MPLS

[R2]mpls lsr-id 2.2.2.2
[R2]mpls
[R2-mpls]quit
[R2]interface GigabitEthernet 0/0/0
[R2-GigabitEthernet0/0/0]mpls
[R2]interface GigabitEthernet 0/0/1
[R2-GigabitEthernet0/0/1]mpls

(4)R3配置MPLS

[R3]mpls lsr-id 3.3.3.3
[R3]mpls
[R3]interface GigabitEthernet 0/0/0
[R3-GigabitEthernet0/0/0]mpls
[R3]interface GigabitEthernet 0/0/1
[R3-GigabitEthernet0/0/1]mpls

(5)R4配置MPLS

[R4]mpls lsr-id 4.4.4.4
[R4]mpl
[R4]mpls
[R4]interface GigabitEthernet 0/0/0
[R4-GigabitEthernet0/0/0]mpls
[R4]interface GigabitEthernet 0/0/1
[R4-GigabitEthernet0/0/1]mpls

(6)创建第一条静态LSP

[R1]static-lsp ingress 1to2 destination 192.168.4.0 24 nexthop 12.1.1.2 out-label 1002
[R2]static-lsp transit 1to2 incoming-interface GigabitEthernet 0/0/0 in-label 1002 nexthop 23.1.1.3 out-label 1003
[R3]static-lsp transit 1to2 incoming-interface GigabitEthernet 0/0/1 in-label 1003 nexthop 34.1.1.4 out-label 1004
[R4]static-lsp egress 1to2 incoming-interface GigabitEthernet 0/0/0 in-label 1004

(7)创建第二条静态LSP

[R4]static-lsp ingress 2to1 destination 192.168.1.0 24 nexthop 34.1.1.3 out-label 1013
[R3]static-lsp transit 2to1 incoming-interface GigabitEthernet 0/0/0 in-label 1013 nexthop 23.1.1.2 out-label 1012
[R2]static-lsp transit 2to1 incoming-interface GigabitEthernet 0/0/1 in-label 1012 nexthop 12.1.1.1 out-label 1011
[R1]static-lsp egress 2to1 incoming-interface GigabitEthernet 0/0/0 in-label 1011

(8)查看lsp信息

[R1]display mpls static-lsp
TOTAL          :        2       STATIC LSP(S)
UP             :        2       STATIC LSP(S)
DOWN           :        0       STATIC LSP(S)
Name                FEC                I/O Label    I/O If                Status
1to2                192.168.4.0/24     NULL/1002    -/GE0/0/0             Up
2to1                -/-                1011/NULL    GE0/0/0/-             Up

<R2>display mpls static-lsp
TOTAL          :        2       STATIC LSP(S)
UP             :        2       STATIC LSP(S)
DOWN           :        0       STATIC LSP(S)
Name                FEC                I/O Label    I/O If                Status
1to2                -/-                1002/1003    GE0/0/0/GE0/0/1       Up
2to1                -/-                1012/1011    GE0/0/1/GE0/0/0       Up

<R3>display mpls static-lsp
TOTAL          :        2       STATIC LSP(S)
UP             :        2       STATIC LSP(S)
DOWN           :        0       STATIC LSP(S)
Name                FEC                I/O Label    I/O If                Status
1to2                -/-                1003/1004    GE0/0/1/GE0/0/0       Up
2to1                -/-                1013/1012    GE0/0/0/GE0/0/1       Up

<R4>display mpls static-lsp
TOTAL          :        2       STATIC LSP(S)
UP             :        2       STATIC LSP(S)
DOWN           :        0       STATIC LSP(S)
Name                FEC                I/O Label    I/O If                Status
1to2                -/-                1004/NULL    GE0/0/0/-             Up
2to1                192.168.1.0/24     NULL/1013    -/GE0/0/0             Up
