8.4 IGMPv3

1.基本概念

IGMPv3在v2基础上增加了组播接收者对组播源的过滤功能。

ASM(任意源组播):任意设备都可以成为组播源并向网络中发生组播流量,接收者无法对组播源进行选择。

SSM(特定源组播):指定接收或者拒绝特定组播源的组播组的流量。

IGMPv3定义两种报文:

1)成员关系查询:类型字段值为0x11,组地址为0.0.0.0

2)成员关系报告:类型字段值为0x22,主机发送报文目的IP地址是224.0.0.22

2.IGMPv3查询及响应

IGMPv3使用与IGMPv2相同的查询机制,接口IP地址小的成为查询器。

3.IGMPv3组成员离组

IGMPv3无特殊离组报文,组成员离开组播组时使用特殊组记录来实现。

4.IGMPv3基础配置

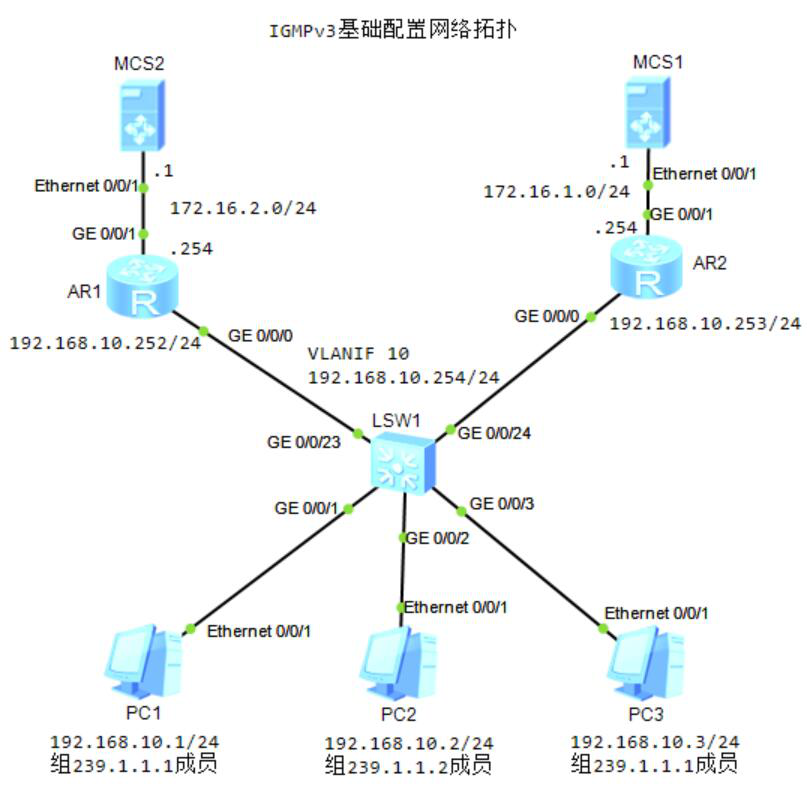

图片[1]-8.4 IGMPv3-大赛人网
图8-2 IGMPv3基础配置网络拓扑

1)R1配置

[R1]multicast routing-enable
[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]IP address 192.168.10.252 24
[R1-GigabitEthernet0/0/0]igmp enable
[R1-GigabitEthernet0/0/0]igmp version 3

2)R2配置

[R2]multicast routing-enable
[R2]interface GigabitEthernet 0/0/0
[R2-GigabitEthernet0/0/0]ip address 192.168.10.253 24
[R2-GigabitEthernet0/0/0]igmp enable
[R2-GigabitEthernet0/0/0]igmp version 3

3)查询igmp信息

[R1]display igmp interface
Interface information of VPN-Instance: public net
 GigabitEthernet0/0/0(192.168.10.252):
   IGMP is enabled
   Current IGMP version is 3
   IGMP state: up
   IGMP group policy: none
   IGMP limit: -
   Value of query interval for IGMP (negotiated): 60 s
   Value of query interval for IGMP (configured): 60 s
   Value of other querier timeout for IGMP: 0 s
   Value of maximum query response time for IGMP: 10 s
   Querier for IGMP: 192.168.10.252 (this router)
  Total 2 IGMP Groups reported
