1）空认证（认证类型字段为0）

不进行认证。
[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0]network 123.1.1.0 0.255.255.255

[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]network 123.1.1.0 0.255.255.255

[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]network 123.1.1.0 0.255.255.255

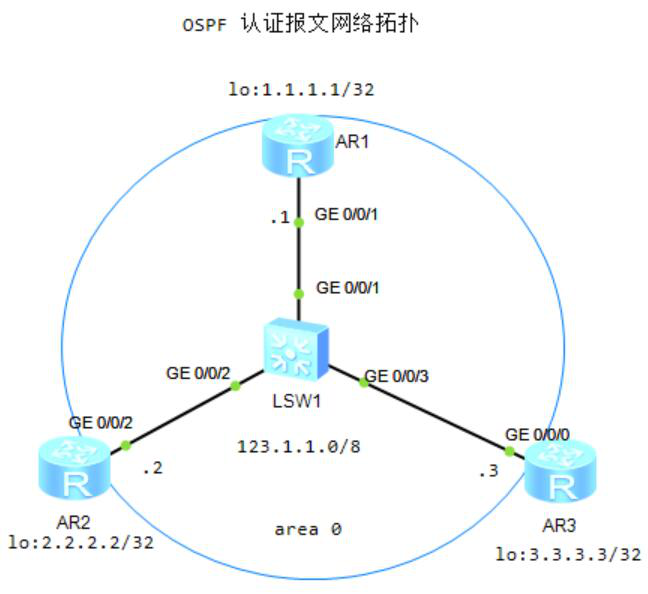

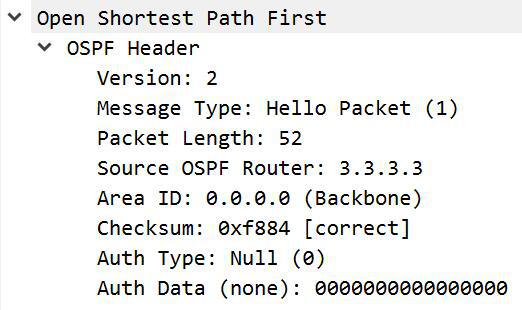

图片[2]-3.3 OSPF特性-大赛人网 — 图3-39 OSPF 空认证网络拓扑，认证字段Auth Type为0

2）简单口令认证（认证类型字段为1）

[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]authentication-mode simple plain dsrw.com
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]authentication-mode simple plain dsrw.com
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]authentication-mode simple plain dsrw.com
[R3-ospf-1-area-0.0.0.0]dis this
  authentication-mode simple plain dsrw.com

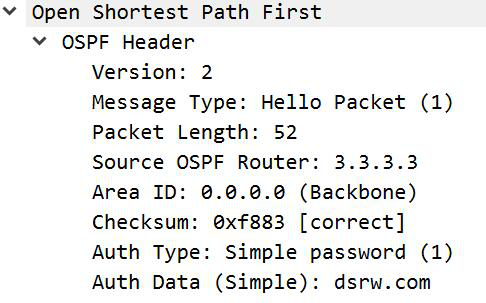

图片[3]-3.3 OSPF特性-大赛人网 — 图3-40 OSPF 密码认证网络拓扑，认证字段Auth Type为1

[R3-ospf-1-area-0.0.0.0]authentication-mode simple cipher dsrw.com
[R3-ospf-1-area-0.0.0.0]dis this
  authentication-mode simple cipher %$%$S(3k=N#iC-H|Zy$K=,i5Zpbb%$%$
  network 3.3.3.3 0.0.0.0
  network 123.0.0.0 0.255.255.255

3）密文认证（认证类型字段为2）

[R1-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher dsrw.com
[R2-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher dsrw.com
[R3-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher dsrw.com
[R1-ospf-1-area-0.0.0.0]display  this
  authentication-mode md5 1 cipher %$%$`~"x6@k<-7!Mi~N\#7\,Zt.c%$%$

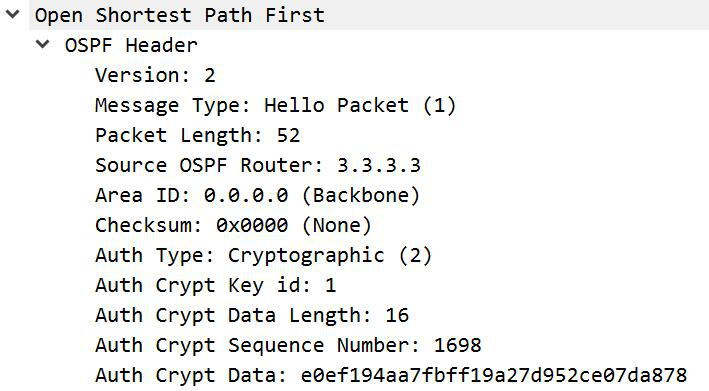

图片[4]-3.3 OSPF特性-大赛人网 — 图3-41 OSPF md5认证网络拓扑，认证字段Auth Type为2
