3.2 LSA及特殊区域

3.区域类型

1）骨干区域（BA）
骨干区域是area0，是整个OSPF域的中心枢纽，一个OSPF域只能有一个area0，所有区域间路由必须通过area0。
2）常规区域（NA）
所有区域缺省情况下都是常规区域，OSPF要求所有非骨干区域都必须与area0相连，常规区域允许Type-1、Type-2、Type-3、Type-4、Type-5LSA，禁止Type-7LSA。
3）末梢区域（SA）
Stub区域，非0常规区域只有一个单一的出口（只有一个ABR),或者不需要特定的外部路由来选择离开的区域。末梢区域阻挡Type-4LSA、Type-5LSA，自动下发Type-3LSA，既保证访问外部网络，又减少了区域内路由规模，到达降低设备资源消耗的目的，Area0不能被配置成Stub区域。
4）完全末梢区域（TSA）
特殊的末梢区域，ABR会下发一条Type-3LSA的默认路由，其他Type-3LSA都被禁止。
5）非完全末梢区域（NSSA）
能够阻挡Type-4、Type-5LSA进入，允许少量外部路由引入OSPF,外部路由用Type-7LSA描述，为使得外部路由被其他区域学习到，NSSA区域的ABR会将Type-7LSA转换成Type-5LSA注入area0，从而泛洪到OSPF域。
6）完全末梢区域（TNSSA）
特殊的非完全末梢区域。ABR会下发一条Type-3LSA的默认路由，其他Type-3LSA都被禁止。

4.LSA

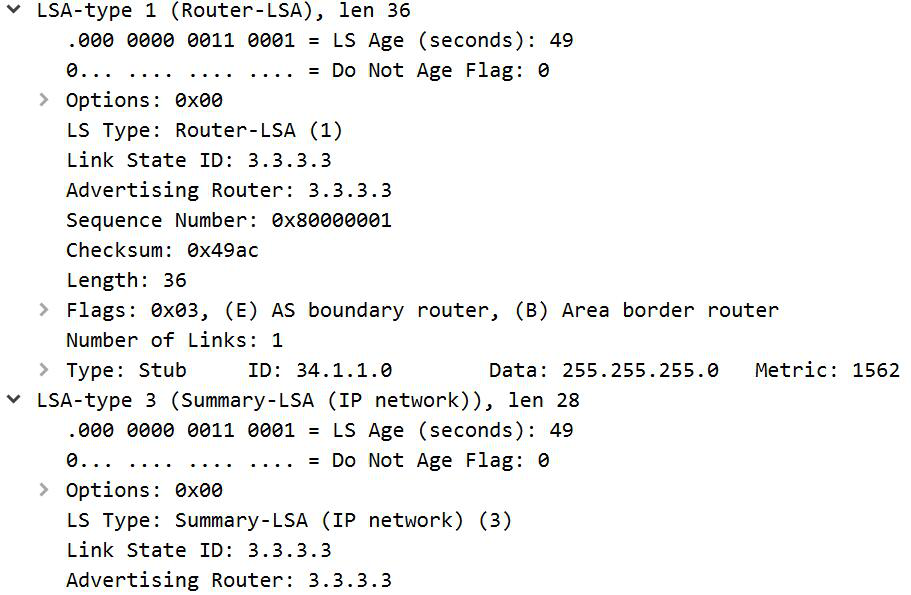

LSA包含：链路状态类型、链路状态ID、通告路由器。
