第11章 ISIS/BGP for IPV6

图片[1]-第11章 ISIS/BGP for IPV6-大赛人网

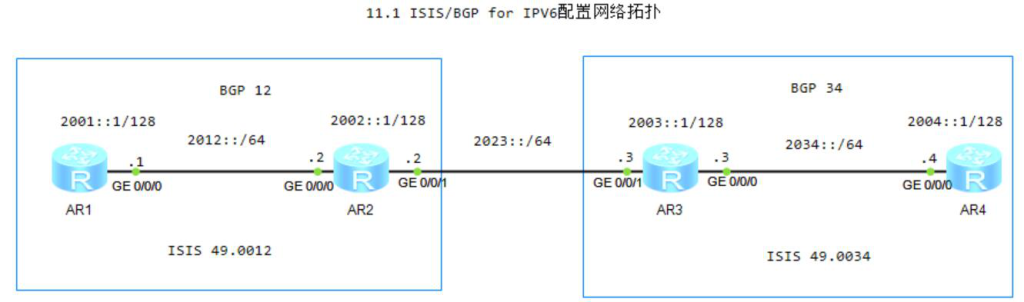

图11-1 ISIS/BGP for IPV6配置网络拓扑

11.1 ISIS/BGP for IPV6

1.R1配置ISIS

[R1]isis 1
[R1-isis-1]network-entity 49.0012.0000.0000.0001.00
[R1-isis-1]ipv6 enable
[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]isis ipv6 enable
[R1]interface LoopBack 0
[R1-LoopBack0]isis ipv6 enable

2.R2配置ISIS

[R2]isis 1
[R2-isis-1]network-entity 49.0012.0000.0000.0002.00
[R2-isis-1]ipv6 enable
[R2]interface GigabitEthernet 0/0/0
[R2-GigabitEthernet0/0/0]isis  ipv6 enable
[R2]interface GigabitEthernet 0/0/1
[R2-GigabitEthernet0/0/1]isis ipv6 enable
[R2]interface LoopBack 0
[R2-LoopBack0]isis ipv6 enable 1

3.R3配置ISIS

[R3]isis  1
[R3-isis-1]network-entity 49.0034.0000.0000.0003.00
[R3-isis-1]ipv6 enable
[R3]interface GigabitEthernet 0/0/0
[R3-GigabitEthernet0/0/0]isis ipv6 enable
[R3]interface GigabitEthernet 0/0/1
[R3-GigabitEthernet0/0/1]isis ipv6 enable
[R3]interface LoopBack 0
[R3-LoopBack0]isis ipv6 enable 1

4.R4配置ISIS

[R4]isis 1
[R4-isis-1]network-entity 49.0034.0000.0000.0004.00
[R4-isis-1]ipv6 enable
[R4]interface GigabitEthernet 0/0/0
[R4-GigabitEthernet0/0/0]isis ipv6 enable
[R4]interface LoopBack 0
[R4-LoopBack0]isis ipv6 enabl

5.修改ISIS路由器类型

[R1-isis-1]is-level level-1
[R2-isis-1]is-level level-1-2
[R3-isis-1]is-level level-1-2
[R4-isis-1]is-level level-2

6.R1配置BGP

[R1]bgp 12
[R1-bgp]router-id 1.1.1.1
[R1-bgp]peer 2002::1 as-number 12
[R1-bgp]peer 2002::1 connect-interface LoopBack 0
[R1-bgp]ipv6-family unicast
[R1-bgp-af-ipv6]peer 2002::1 enable
[R1-bgp-af-ipv6]network 2001::1 128

7.R2配置BGP

[R2]bgp 12
[R2-bgp]router-id 2.2.2.2
[R2-bgp]peer 2001::1 as-number 12
[R2-bgp]peer 2001::1 connect-interface LoopBack 0
[R2-bgp]peer 2023::3 as-number 34
[R2-bgp]ipv6-family unicast
[R2-bgp-af-ipv6]peer 2001::1 enable
[R2-bgp-af-ipv6]peer 2023::3 enable

8.R3配置BGP

[R3]bgp 34
[R3-bgp]router-id 3.3.3.3
[R3-bgp]peer 2004::1 as-number 34
[R3-bgp]peer 2004::1 connect-interface LoopBack 0
[R3-bgp]peer 2023::2 as-number 12
[R3-bgp]ipv6-family unicast
[R3-bgp-af-ipv6]peer 2004::1 enable
[R3-bgp-af-ipv6]peer 2023::2 enable

9.R1配置BGP

[R4]bgp 34
[R4-bgp]router-id 4.4.4.4
[R4-bgp]peer 2003::1 as-number 34
[R4-bgp]peer 2003::1 connect-interface LoopBack 0
[R4-bgp]ipv6-family unicast
[R4-bgp-af-ipv6]peer 2003::1 enable
[R4-bgp-af-ipv6]network 2004::1 128
