1.联邦基本概念
也称联盟,在一个大的AS内创建若干个小的AS,使得AS内部出现一种特殊的EBGP对整体关系,从而解决IBGP路由在AS内的传递问题。

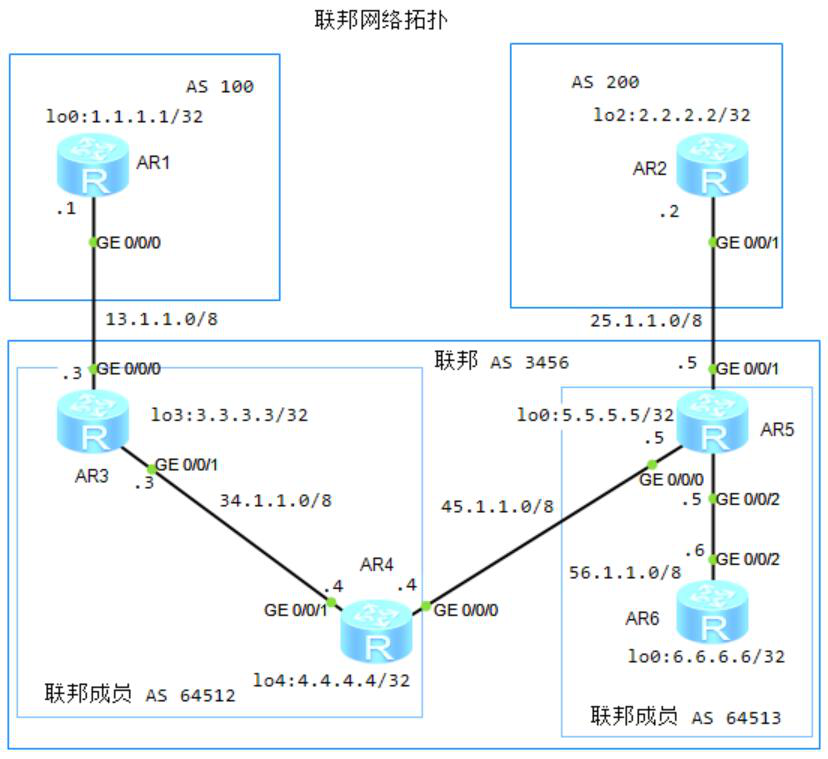

2.联邦的基础配置
![图片[1]-7.5 联邦-大赛人网](https://www.dsrw.com/wp-content/uploads/2023/03/图片71.png)
1)基本配置
[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]network 34.1.1.0 0.255.255.25
[R4]ospf 1 router-id 4.4.4.4
[R4-ospf-1]area 0
[R4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0
[R4-ospf-1-area-0.0.0.0]network 34.1.1.0 0.255.255.255
[R4-ospf-1-area-0.0.0.0]network 45.1.1.0 0.255.255.255
[R5]ospf 1 router-id 5.5.5.5
[R5-ospf-1]area 0
[R5-ospf-1-area-0.0.0.0]network 5.5.5.5 0.0.0.0
[R5-ospf-1-area-0.0.0.0]network 56.1.1.0 0.255.255.255
[R5-ospf-1-area-0.0.0.0]network 45.1.1.0 0.255.255.255
[R6]ospf 1 router-id 6.6.6.6
[R6-ospf-1]area 0
[R6-ospf-1-area-0.0.0.0]network 6.6.6.6 0.0.0.0
[R6-ospf-1-area-0.0.0.0]network 56.1.1.0 0.255.255.255
2)配置BGP
[R1]bgp 100
[R1-bgp]router-id 1.1.1.1
[R1-bgp]peer 13.1.1.3 as-number 3456
[R1-bgp]network 1.1.1.1 32
[R2]bgp 200
[R2-bgp]router-id 2.2.2.2
[R2-bgp]peer 25.1.1.5 as-number 3456
[R2-bgp]network 2.2.2.2 32
[R3]bgp 64512
[R3-bgp]router-id 3.3.3.3
[R3-bgp]confederation id 3456
[R3-bgp]peer 13.1.1.1 as-number 100
[R3-bgp]peer 4.4.4.4 as-number 64512
[R3-bgp]peer 4.4.4.4 connect-interface LoopBack 0
[R3-bgp]peer 4.4.4.4 next-hop-local
[R4]bgp 64512
[R4-bgp]router-id 4.4.4.4
[R4-bgp]confederation id 3456
[R4-bgp]confederation peer-as 64513
[R4-bgp]peer 3.3.3.3 as-number 64512
[R4-bgp]peer 3.3.3.3 connect-interface LoopBack 0
[R4-bgp]peer 5.5.5.5 as-number 64513
[R4-bgp]peer 5.5.5.5 connect-interface LoopBack 0
[R4-bgp]peer 5.5.5.5 ebgp-max-hop 2
[R5]bgp 64513
[R5-bgp]router-id 5.5.5.5
[R5-bgp]confederation id 3456
[R5-bgp]confederation peer-as 64512
[R5-bgp]peer 4.4.4.4 as-number 64512
[R5-bgp]peer 4.4.4.4 connect-interface LoopBack 4
[R5-bgp]peer 4.4.4.4 next-hop-local
[R5-bgp]peer 4.4.4.4 ebgp-max-hop 2
[R5-bgp]peer 6.6.6.6 as-number 64513
[R5-bgp]peer 6.6.6.6 connect-interface LoopBack 0
[R5-bgp]peer 6.6.6.6 next-hop-local
[R5-bgp]peer 25.1.1.2 as-number 200
[R6]bgp 64513
[R6-bgp]router-id 6.6.6.6
[R6-bgp]confederation id 3456
[R6-bgp]peer 5.5.5.5 as-number 64513
[R6-bgp]peer 5.5.5.5 connect-interface LoopBack 0
3)查看BGP路由表
[R6]display bgp routing-table
Network NextHop MED LocPrf PrefVal Path/Ogn
*>i 1.1.1.1/32 3.3.3.3 0 100 0 (64512) 100i
*>i 2.2.2.2/32 5.5.5.5 0 100 0 200i
[R1]ping -a 1.1.1.1 2.2.2.2
Reply from 2.2.2.2: bytes=56 Sequence=1 ttl=252 time=40 ms
[R2]ping -a 2.2.2.2 1.1.1.1
Reply from 1.1.1.1: bytes=56 Sequence=1 ttl=252 time=30 ms
