7.4 路由反射器

1.基本概念

（1）BGP在AS之间的路由防环依赖于AS_Path属性，在IBGP之间AS_Path缺省不会发生改变，AS内部AS_Path属性防环无效，IGBP水平分割用来防止AS内部环路，同时也导致BGP路由在AS内部只能传递一跳（BGP路由不再通告给IBGP内其他对等体），造成IBGP路由无法正确传递，解决方法之一是实现IBGP内对等体全互联，但AS内部路由器数量较多时，建立对等体关系过多会增加设备负担，使用路由反射器以及联邦解决这个问题。

（2）路由反射器RR，一个路由器被指定为路由反射器，IBGP内其他路由器为客户，反射器路由会将自己学习到的IBGP路由在一定规则下进行反射。

2.路由反射器环境下的路由防环

1）Originator属性

属性值设置为AS内始发路由器的Router-ID，当收到一条路由Originator属性与本Router-ID相同时则忽略。

2）Cluster_List属性

缺省时为路由反射器的Router-ID，执行反射时，将本地Cluster_ID附加到路由的Cluster_List属性之前，当收到一条路由Cluster_List属性包含Router-ID时则忽略。

3.路由反射器配置

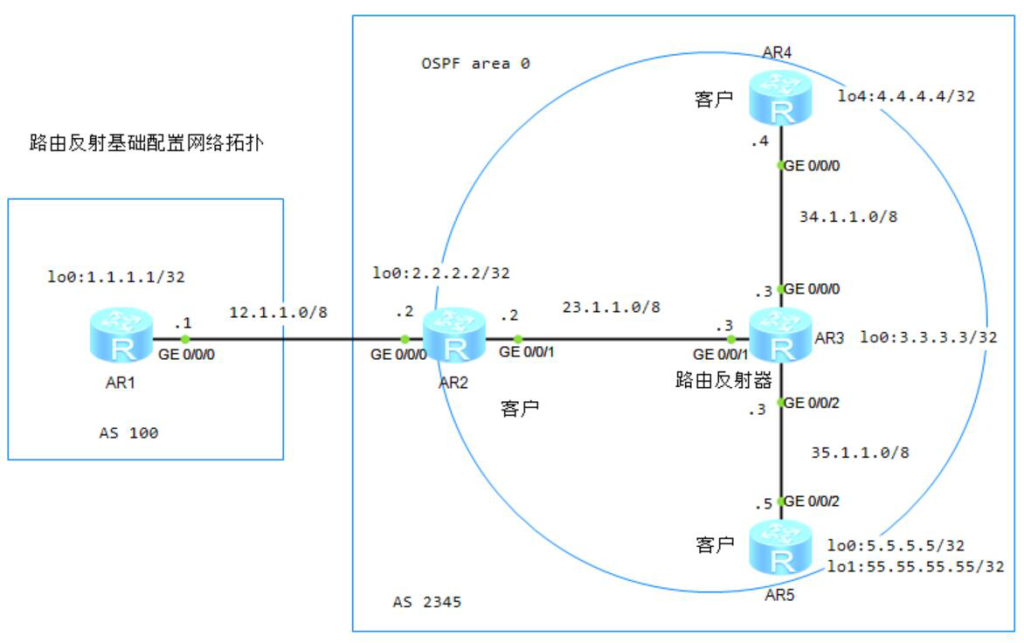

1）路由反射基础配置

（1）基本配置

[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]network 23.1.1.0 0.255.255.255

[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]network 23.1.1.0 0.255.255.255
[R3-ospf-1-area-0.0.0.0]network 34.1.1.0 0.255.255.255
[R3-ospf-1-area-0.0.0.0]network 35.1.1.0 0.255.255.255

[R4]ospf 1 router-id 4.4.4.4
[R4-ospf-1]area 0
[R4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0
[R4-ospf-1-area-0.0.0.0]network 34.1.1.0 0.255.255.255

[R5]ospf 1 router-id 5.5.5.5
[R5-ospf-1]area 0
[R5-ospf-1-area-0.0.0.0]network 5.5.5.5 0.0.0.0
[R5-ospf-1-area-0.0.0.0]network 35.1.1.0 0.255.255.255

（2）BGP配置

[R1]bgp 100
[R1-bgp]peer 12.1.1.2 as-number 2345
[R1-bgp]network 1.1.1.1 32

[R2]bgp 2345
[R2-bgp]router-id 2.2.2.2
[R2-bgp]peer 3.3.3.3 as-number 2345
[R2-bgp]peer 3.3.3.3 connect-interface LoopBack 0
[R2-bgp]peer 3.3.3.3 next-hop-local
[R2-bgp]peer 12.1.1.1 as-number 100

[R3]bgp 2345
[R3-bgp]router-id 3.3.3.3
[R3-bgp]peer 2.2.2.2 as-number 2345
[R3-bgp]peer 2.2.2.2 connect-interface LoopBack 0
[R3-bgp]peer 2.2.2.2 reflect-client

[R3-bgp]peer 4.4.4.4 as-number 2345
[R3-bgp]peer 4.4.4.4 connect-interface LoopBack 0
[R3-bgp]peer 4.4.4.4 reflect-client

[R3-bgp]peer 5.5.5.5 as-number 2345
[R3-bgp]peer 5.5.5.5 connect-interface LoopBack 0
[R3-bgp]peer 5.5.5.5 reflect-client

[R4]bgp 2345
[R4-bgp]peer 3.3.3.3 as-number 2345
[R4-bgp]peer 3.3.3.3 connect-interface LoopBack 0

[R5]bgp 2345
[R5-bgp]peer 3.3.3.3 as-number 2345
[R5-bgp]peer 3.3.3.3 connect-interface LoopBack 0
[R5-bgp]network 55.555.55.55 32

（3）查看BGP路由表

<R1>display bgp routing-table
Network            NextHop        MED        LocPrf    PrefVal Path/Ogn
*>   1.1.1.1/32         0.0.0.0         0                     0      i
*>   55.55.55.55/32     12.1.1.2                              0      2345i

<R1>ping -a 1.1.1.1 55.55.55.55
PING 55.55.55.55: 56  data bytes, press CTRL_C to break
Reply from 55.55.55.55: bytes=56 Sequence=1 ttl=253 time=40 ms
