第35章 MPLS VPN 重叠VPN

0456
图片[1]-第35章 MPLS VPN 重叠VPN-大赛人网

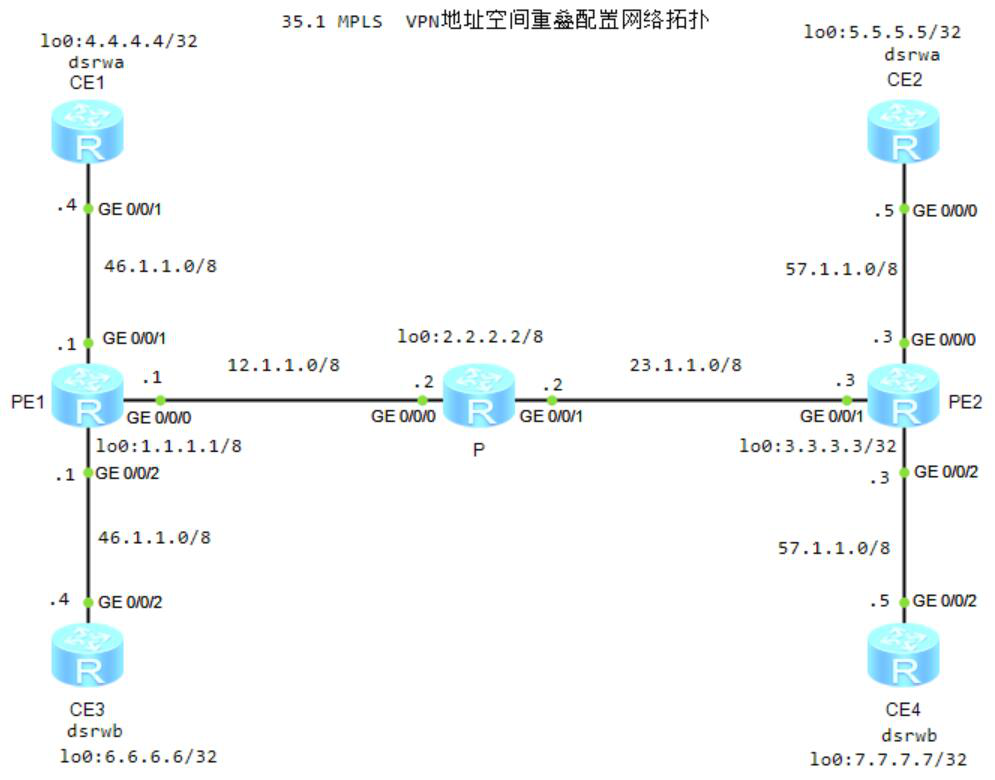

图35-1 MPLS VPN 重叠VPN配置网络拓扑

1.PE1配置OSPF

[PE1]ospf 1 router-id  1.1.1.1
[PE1-ospf-1]area 0
[PE1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[PE1-ospf-1-area-0.0.0.0]network 12.1.1.0 0.255.255.255

2.P配置OSPF

[P]ospf 1 router-id 2.2.2.2
[P-ospf-1]area 0
[P-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[P-ospf-1-area-0.0.0.0]network 12.1.1.0 0.255.255.255
[P-ospf-1-area-0.0.0.0]network 23.1.1.0 0.255.255.255

3.PE2配置OSPF

[PE2]ospf 1 router-id 3.3.3.3
[PE2-ospf-1]area 0
[PE2-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[PE2-ospf-1-area-0.0.0.0]network 23.1.1.0 0.255.255.255

4.PE1配置MPLS基本能力和MPLS LDP，建立LDP LSP

[PE1]mpls lsr-id 1.1.1.1
[PE1]mpls
[PE1]mpls ldp
[PE1]interface GigabitEthernet 0/0/0
[PE1-GigabitEthernet0/0/0]mpls
[PE1-GigabitEthernet0/0/0]mpls ldp

5.P配置MPLS基本能力和MPLS LDP，建立LDP LSP

[P]mpls lsr-id 2.2.2.2
[P]mpls
[P]mpls ldp
[P]interface GigabitEthernet 0/0/0
[P-GigabitEthernet0/0/0]mpls
[P-GigabitEthernet0/0/0]mpls ldp
[P]interface GigabitEthernet 0/0/1
[P-GigabitEthernet0/0/1]mpls
[P-GigabitEthernet0/0/1]mpls ldp

6.PE2配置MPLS基本能力和MPLS LDP，建立LDP LSP

[PE2]mpls lsr-id 3.3.3.3
[PE2]mpls
[PE2]mpls ldp
[PE2]interface GigabitEthernet 0/0/1
[PE2-GigabitEthernet0/0/1]mpls
[PE2-GigabitEthernet0/0/1]mpls ldp

7.PE1配置VPN实例，将CE接入PE

[PE1]ip vpn-instance dsrwa
[PE1-vpn-instance-dsrwa]ipv4-family
[PE1-vpn-instance-dsrwa-af-ipv4]route-distinguisher 100:100
[PE1-vpn-instance-dsrwa-af-ipv4]vpn-target 100:100 export-extcommunity
[PE1-vpn-instance-dsrwa-af-ipv4]vpn-target 100:100 import-extcommunity

[PE1]ip vpn-instance dsrwb
[PE1-vpn-instance-dsrwb]ipv4-family
[PE1-vpn-instance-dsrwb]route-distinguisher 300:300
[PE1-vpn-instance-dsrwb-af-ipv4] vpn-target 200:200 export-extcommunity
[PE1-vpn-instance-dsrwb-af-ipv4]vpn-target 200:200 import-extcommunity
[PE1]interface GigabitEthernet 0/0/1
[PE1-GigabitEthernet0/0/1]ip binding vpn-instance dsrwa
[PE1-GigabitEthernet0/0/1]ip address 46.1.1.1 8
[PE1]interface GigabitEthernet 0/0/2
[PE1-GigabitEthernet0/0/2] ip binding vpn-instance dsrwb
[PE1-GigabitEthernet0/0/2]ip address 46.1.1.1 8

8.PE2配置VPN实例，将CE接入PE

[PE2]ip vpn-instance dsrwa
[PE2-vpn-instance-dsrwa]ipv4-family
[PE2-vpn-instance-dsrwa-af-ipv4]route-distinguisher 200:200
[PE2-vpn-instance-dsrwa-af-ipv4]vpn-target 100:100 export-extcommunity
 [PE2-vpn-instance-dsrwa-af-ipv4]vpn-target 100:100 import-extcommunity
[PE2]ip vpn-instance dsrwb
[PE2-vpn-instance-dsrwb]ipv4-family
[PE2-vpn-instance-dsrwb-af-ipv4]route-distinguisher 400:400
[PE2-vpn-instance-dsrwb-af-ipv4]vpn-target 200:200 export-extcommunity
[PE2-vpn-instance-dsrwb-af-ipv4]vpn-target 200:200 import-extcommunity

[PE2]interface GigabitEthernet 0/0/0
[PE2-GigabitEthernet0/0/0]ip binding vpn-instance dsrwa
[PE2-GigabitEthernet0/0/0]ip address 57.1.1.3 8
[PE2]interface GigabitEthernet 0/0/2
[PE2-GigabitEthernet0/0/2]ip binding vpn-instance dsrwb
[PE2-GigabitEthernet0/0/2]ip address 57.1.1.3 8

9.配置CE1

[CE1]interface GigabitEthernet 0/0/1
[CE1-GigabitEthernet0/0/1]ip address 46.1.1.4 8

10.配置CE2

[CE2]interface GigabitEthernet 0/0/0
[CE2-GigabitEthernet0/0/0]ip address 57.1.1.5 8

11.配置CE3

[CE3]interface GigabitEthernet 0/0/2
[CE3-GigabitEthernet0/0/2]ip address 46.1.1.4 8

12.配置CE4

[CE4]interface GigabitEthernet 0/0/2
[CE4-GigabitEthernet0/0/2]ip address 57.1.1.5 8

13.PE1测试dsrwa

[PE1]ping -vpn-instance dsrwa 46.1.1.4
  PING 46.1.1.4: 56  data bytes, press CTRL_C to break
    Reply from 46.1.1.4: bytes=56 Sequence=1 ttl=255 time=60 ms
    Reply from 46.1.1.4: bytes=56 Sequence=2 ttl=255 time=20 ms
    Reply from 46.1.1.4: bytes=56 Sequence=3 ttl=255 time=20 ms
    Reply from 46.1.1.4: bytes=56 Sequence=4 ttl=255 time=10 ms
    Reply from 46.1.1.4: bytes=56 Sequence=5 ttl=255 time=20 ms

14.PE1配置MP-IBGP对等体

[PE1]bgp 13
[PE1-bgp]peer 3.3.3.3 as-number 13
[PE1-bgp]peer 3.3.3.3 connect-interface LoopBack 0
[PE1-bgp]ipv4-family vpnv4
[PE1-bgp-af-vpnv4]peer 3.3.3.3 enable
[PE1-bgp]ipv4-family vpn-instance dsrwa
[PE1-bgp-vpna]import-route direct
[PE1-bgp]ipv4-family vpn-instance dsrwb
[PE1-bgp-vpnb]import-route direct

15.PE3配置MP-IBGP对等体

[PE2]bgp 13
[PE2-bgp]peer 1.1.1.1 as-number 13
[PE2-bgp]peer 1.1.1.1 connect-interface LoopBack 0
[PE2-bgp]ipv4-family vpnv4
[PE2-bgp-af-vpnv4]peer 1.1.1.1 enable

[PE2-bgp]ipv4-family vpn-instance dsrwa
[PE2-bgp-vpna]import-route direct
[PE2-bgp]ipv4-family vpn-instance dsrwb
[PE2-bgp-vpnb]import-route direct

16.PE1查看PE之间的BGP对等体关系

[PE1]display bgp peer
 Peer            V          AS  MsgRcvd  MsgSent  OutQ  Up/Down       State PrefRcv
  3.3.3.3         4          13        6        9     0 00:02:25 Established       0

17.CE1、CE2、CE3、CE4配置静态路由

[CE1]ip route-static 0.0.0.0 0.0.0.0 46.1.1.1
[CE3]ip route-static 0.0.0.0 0.0.0.0 46.1.1.1
[CE2]ip route-static 0.0.0.0 0.0.0.0 57.1.1.3
[CE4]ip route-static 0.0.0.0 0.0.0.0 57.1.1.3

18.PE1查看静态路由

[PE1]display ip routing-table vpn-instance dsrwa
 46.0.0.0/8   Direct  0    0           D   46.1.1.1        GigabitEthernet0/0/1
       46.1.1.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
 46.255.255.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
       57.0.0.0/8   IBGP    255  0          RD   3.3.3.3         GigabitEthernet0/0/0
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
[PE1]display ip routing-table vpn-instance dsrwb
 46.0.0.0/8   Direct  0    0           D   46.1.1.1        GigabitEthernet0/0/2
       46.1.1.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/2
 46.255.255.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/2
       57.0.0.0/8   IBGP    255  0          RD   3.3.3.3         GigabitEthernet0/0/0
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

19.CE1连通性测试CE2、CE3

[CE1]ping 57.1.1.5
  PING 57.1.1.5: 56  data bytes, press CTRL_C to break
    Reply from 57.1.1.5: bytes=56 Sequence=1 ttl=252 time=40 ms
    Reply from 57.1.1.5: bytes=56 Sequence=2 ttl=252 time=40 ms
    Reply from 57.1.1.5: bytes=56 Sequence=3 ttl=252 time=50 ms
    Reply from 57.1.1.5: bytes=56 Sequence=4 ttl=252 time=40 ms
Reply from 57.1.1.5: bytes=56 Sequence=5 ttl=252 time=50 ms
