第14章 复杂流分类

图片[1]-第14章 复杂流分类-大赛人网

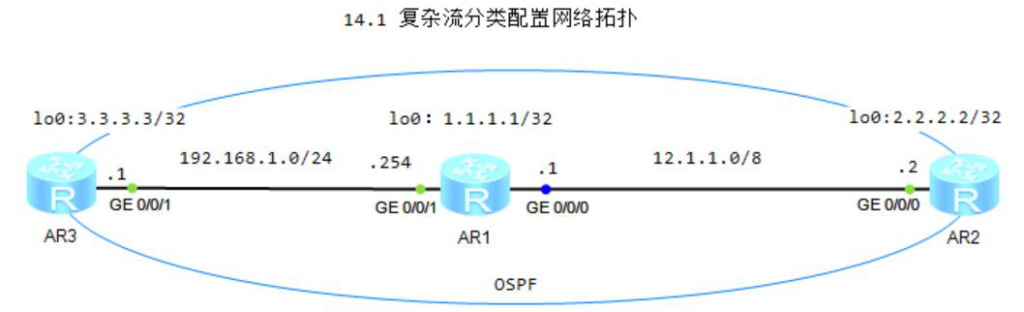

图14-1复杂流分类配置网络拓扑

1.R1定义ACL

[R1]acl 3000
[R1-acl-adv-3000]rule permit tcp source 3.3.3.3 0 destination 2.2.2.2 0 destination-port eq 23

2.R1配置流分类

[R1]traffic classifier c2
[R1-classifier-R2]if-match acl 3000

3.R1配置流行为,重新标记

[R1]traffic behavior b2
[R1-behavior-b2]remark dscp af11

4.R1配置流策略,绑定流分类和流动作

[R1]traffic policy p2
[R1-trafficpolicy-p2]classifier c2 behavior b2

5.R1在入接口绑定流策略

[R1]interface GigabitEthernet 0/0/1
[R1-GigabitEthernet0/0/1]traffic-policy p2 inbound

6.R2开启telnet

[R2]user-interface vty 0 4
[R2-ui-vty0-4]authentication-mode password
Please configure the login password (maximum length 16):16
[R2-ui-vty0-4]set authentication password cipher dsrw
[R2-ui-vty0-4]protocol inbound telnet

7.R1的G0/0/1抓包,DSCP重新标记为AF11

图片[2]-第14章 复杂流分类-大赛人网
图14-2 R1的G0/0/1抓包
